Eine Analyse der Anwendungen von servoelektrischen Zylindern in dreiachsigen geotechnischen Prüfgeräten

In der Geotechnik und Bergbauverfüllung ist die triaxiale Prüfung eine zentrale Methode zur Bestimmung der Scherfestigkeit und der mechanischen Eigenschaften von Verfüllmaterialien und geotechnischen Proben. Herkömmliche Triaxialprüfmaschinen basieren im Allgemeinen auf einer hydraulischen oder mechanischen Schraubenbelastung. Da die Anforderungen an die Prüfgenauigkeit jedoch weiter steigen, kommen auch triaxiale Prüfgeräte mit zwei Säulen zum Einsatz servoelektrische Zylinder Da Aktuatoren mit axialer Belastung allmählich zu einer Mainstream-Konfiguration werden. Sein technischer Wert zeigt sich deutlich in präzisen geotechnischen Prüfgeräten wie z. B. in-situ-Härtungs-Triaxialprüfgeräten für Hinterfüllmaterialien.

Funktionsprinzip von Triaxial-Prüfgeräten

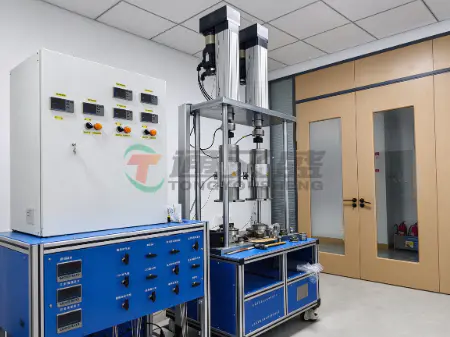

Die triaxiale In-situ-Härtungstesteinheit für Hinterfüllmaterialien ist um einen hochsteifen Doppelsäulen-Laderahmen herum aufgebaut, zusammen mit oberen und unteren Metalldruckkammern. Ein begrenzendes Drucksystem, ein Porendrucksystem und ein Temperaturkontrollsystem simulieren die tatsächlichen Spannungsbedingungen und die Aushärtungsumgebung, denen Proben an technischen Standorten ausgesetzt sind. Während des Tests wird die Probe in die Druckkammer gelegt und durch den Belastungsmechanismus unter voreingestellten Grenzdruck-, Porendruck- und Temperaturbedingungen einer axialen Druckbelastung ausgesetzt. Dadurch ist es möglich, wichtige Parameter wie das Spannungs-Dehnungs-Verhältnis, die Scherfestigkeit und die Permeabilitätseigenschaften der Probe zu ermitteln.

Dabei bestimmen die Genauigkeit und Stabilität der axialen Belastung direkt die Gültigkeit der Testdaten. Genau hier spielt der Servo-Elektrozylinder eine zentrale Rolle.

Kernanwendungswert von servoelektrischen Zylindern

Ein servoelektrischer Zylinder besteht aus einem Servomotor, einer Planeten- oder Kugelumlaufspindel, einem Untersetzungsmechanismus und einem Positionsrückmeldegerät. Es wandelt die Drehbewegung des Servomotors in eine hochpräzise Linearbewegung um und übernimmt die axiale Belastungsfunktion des Prüfgeräts. Zu den Hauptvorteilen dieser Art von Ausrüstung gehören die folgenden:

1. Präzise Regelung von Kraft und Weg

Der im Servosystem integrierte Encoder sorgt für eine Positionsrückmeldung in Echtzeit. Zusammen mit einem Kraftsensor ermöglicht es die Regelung von Kraft, Weg und Belastungsgeschwindigkeit. Es kann konstante, mehrstufige oder zyklische Belastungs- und Entlastungsprüfungen streng nach dem voreingestellten Belastungspfad durchführen und erfüllt so die hohen Anforderungen an den Belastungsprozess bei triaxialen Prüfungen.

2. Hohe strukturelle Steifigkeit und stabile Belastung

Der Doppelsäulenrahmen und die hochsteife Übertragung des Elektrozylinders sorgen für eine reibungslose axiale Lastübertragung und minimales Spiel. Dies reduziert wirksam mechanische Störungen während der Prüfung, trägt dazu bei, eine gleichmäßige Belastung der Probe aufrechtzuerhalten und verbessert die Wiederholbarkeit und Vergleichbarkeit der Daten.

3. Sauberer und umweltfreundlicher Betrieb für Laborumgebungen

Im Vergleich zu hydraulischen Ladesystemen benötigen Elektrozylinder weder ein Hydraulikaggregat noch Hydraulikleitungen, wodurch das Risiko einer Kontamination durch Öllecks ausgeschlossen ist. Ihr Betrieb erzeugt wenig Lärm und keine ölbedingte Verschmutzung, wodurch sie besser für die strengen Sauberkeits- und Umweltsicherheitsanforderungen von Präzisionslaborinstrumenten geeignet sind.

4. Energieeffizienz und einfache Wartung

Der Elektrozylinder liefert beim Laden bedarfsgerecht Kraft und ist damit energieeffizienter als ein kontinuierlich laufendes Hydrauliksystem. Die kompakte Bauweise und die geringe Anzahl an Getriebekomponenten verringern außerdem den Bedarf an routinemäßiger Wartung und senken so die Betriebskosten der Anlage über den gesamten Lebenszyklus erheblich.

5. Flexible Integration und starke Erweiterbarkeit

Servoelektrische Zylinder können nahtlos in Host-Steuerungssysteme und Datenerfassungssysteme integriert werden. Sie können flexibel für unterschiedliche Prüfverfahren programmiert und an unterschiedlich große Prüflinge sowie synchronisierte Belastungsanforderungen über mehrere Druckkammern hinweg angepasst werden. Dies unterstützt verschiedene komplexe Testszenarien, einschließlich In-situ-Härtungs- und Permeabilitätstests von Hinterfüllmaterialien.

Branchenanwendungen und Perspektiven

Neben dreiachsigen Prüfgeräten werden servoelektrische Zylinder häufig in Bereichen eingesetzt, die eine präzise lineare Betätigung erfordern, einschließlich der Prüfung mechanischer Eigenschaften von Materialien, der Prüfung von Druckbehältern, der seismischen Simulation und der Präzisionspressmontage. Da Prüfnormen immer höhere Anforderungen an die Ladegenauigkeit, Geschwindigkeitskontrolle und Datenrückverfolgbarkeit stellen, werden Ladesysteme mit Direktantrieb, die auf servoelektrischen Zylindern basieren, zu einer wichtigen Richtung für die Modernisierung geotechnischer und Materialprüfgeräte.

Für Hersteller von Prüfgeräten trägt die Auswahl servoelektrischer Zylinder mit stabiler Leistung und zuverlässiger Genauigkeit nicht nur zur Verbesserung der Wettbewerbsfähigkeit der Geräte bei, sondern bietet auch eine Grundlage für die Sicherstellung der wissenschaftlichen Gültigkeit und Genauigkeit der Prüfdaten. Von Laboren bis hin zu technischen Standorten bieten servoelektrische Zylinder durch ihre hohe Präzision und Zuverlässigkeit eine robuste Betätigungsunterstützung für die geotechnische und materialwissenschaftliche Forschung.
