Linearachse mit integrierter Führungsschiene – Langhubausführung, 110 kg Traglast

Home / Produkte / Linearbewegungsmodul / Linearachse mit integrierter Führungsschiene / Linearachse mit integrierter Führungsschiene – Langhubausführung, 110 kg Traglast

  • Linearachse mit integrierter Führungsschiene – Langhubausführung, 110 kg Traglast
  • Linearachse mit integrierter Führungsschiene – Langhubausführung, 110 kg Traglast
Linearachse mit integrierter Führungsschiene

Linearachse mit integrierter Führungsschiene – Langhubausführung, 110 kg Traglast

Diese Linearachse mit integrierter Führungsschiene für 110 kg Traglast ist für großhubige Linearbewegungsanwendungen konzipiert und ermöglicht einen langen effektiven Hub bei gleichzeitig stabiler Aufnahme einer Nennlast von 110 kg, ohne die Übertragungsstabilität zu beeinträchtigen. Das System verwendet eine hochharte Führungsschiene sowie eine verschleißfeste Antriebsstruktur, wodurch die Ermüdungsbeständigkeit erhöht und eine hohe Lebensdauer auch bei langhubigem Dauerbetrieb sichergestellt wird. Diese Linearachse wird häufig in großformatigen Automatisierungsanlagen, Materialfördersystemen, Portalzuführsystemen sowie weiteren Anwendungen eingesetzt, die sowohl große Verfahrwege als auch zuverlässige Tragfähigkeit erfordern.

E-Mail: [email protected]
Anfrage senden
ZURÜCK:Linearachse mit integrierter Führungsschiene und Doppel-Schlitten, hochpräzise Ausführung
WEITER:Linearachse mit integrierter Führungsschiene und Kugelgewindetrieb für hohe Lasten

  • Spezifikationen:

    Kategorie Artikel Spezifikation
    Spezifikation Wiederholbarkeit (mm) ±0,01
    Kugelgewindesteigung (mm) 5 10 20 32
    Höchstgeschwindigkeit (mm/s) 250 500 1000 1600
    Maximale Nutzlast (horizontal, kg) 110 88 40 30
    Maximale Nutzlast (vertikal, kg) 33 22 10 8
    Nennkraft (N) 1388 694 347 218
    Hubbereich(mm) 50–1250 mm/50 Intervall, 50 mm Steigung
    Teile AC-Servomotorleistung (W) 400
    Kugelgewindetrieb ∅ (mm) C7 ∅16
    Kupplung (mm) 10X14
    Referenzsensor (Außen) EE-SX674(NPN)
    FC-SPX307Z-2M(NPN)

    Sensorlayout:

    Zulässiger Überhang:

    Horizontale Installation A B C Wandmontage A B C Vertikale Installation A C
    Vorschub 60 kg 2850 250 340 Vorschub 55 kg 280 280 3300 Vorschub 15 kg 1200 1200
    80 kg 2100 180 250 75 kg 200 195 2400 75 kg 820 820
    110 kg 1500 120 170 110 kg 130 125 1550 110 kg 550 550
    Vorschub 30 kg 2850 490 600 Vorschub 35 kg 400 410 2500 Vorschub 10 kg 1600 1600
    50 kg 1700 280 350 55 kg 245 250 1550 14 kg 1150 1150
    88 kg 950 140 190 88 kg 150 150 950 22 kg 730 730
    Vorschub 10 kg 3400 1250 1400 Vorschub 12 kg 900 1070 3000 Vorschub 7 kg 1800 1800
    22 kg 1650 550 620 20 kg 550 630 1800 10 kg 1250 1250
    40 kg 900 290 330 40 kg 260 300 900 - - -
    Vorschub 15 kg 1100 570 550 Vorschub 15 kg 440 570 1050 Vorschub 5 kg 1600 1600
    25 kg 620 330 320 30 kg 210 270 520 8 kg 1000 1000
    30 kg 520 270 260 - - - - - - -

    Statischer Lademoment:

    Artikel Wert (Einheit: Nm)
    MY 1168
    Abgeordneter 606
    MR 606

    Die in der Tabelle angegebenen Drehmomentwerte stellen den Schwerpunkt dar.
    Die garantierte Lebensdauer beträgt 10.000 km, wenn das Produkt normal und gemäß den Spezifikationen im Katalog verwendet wird.
    Die Standardspezifikationen gelten nicht für die Verwendung an der Decke montiert und umgekehrt. Bitte kontaktieren Sie unser Vertriebsteam für Details, falls erforderlich.

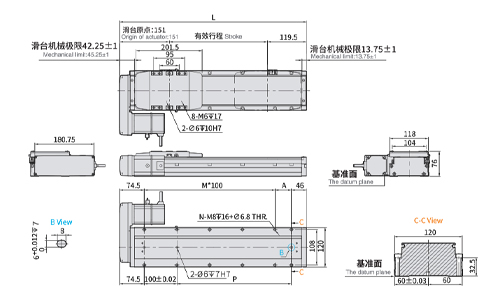

  • Produktstruktur:

    Motor rechte Seite

    Hub 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250
    L 320,5 370,5 420,5 470,5 520,5 570,5 620,5 670,5 720,5 770,5 820,5 870,5 920,5 970,5 1020,5 1070,5 1120,5 1170,5 1220,5 1270,5 1320,5 1370,5 1420,5 1470,5 1520,5
    A 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100
    M 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11 12 12 13 13
    N 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20 22 22 24 24 26 26 28 28 30 30
    P 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300
    KG 5.25 5.6 5,95 6.3 6,65 7 7,35 7,7 8.05 8.4 8,75 9.1 9,45 9,8 10.15 10,85 11.2 11,55 11,9 12.25 12,6 12,56 12,91 13.26 13,61

    Bei einem Hub von 50 mm werden die oben verriegelnden Befestigungslöcher am Hauptkörper durch den Schieber blockiert, sodass nur 4 Schrauben zur Fixierung verwendet werden können. Es wird empfohlen, dass Kunden den Hauptkörper mithilfe der unten verriegelnden Befestigungslöcher sichern.

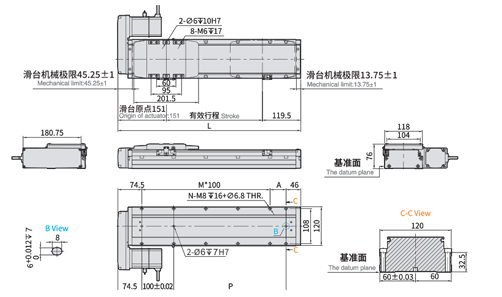

    Motor linke Seite

    Hub 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250
    L 320,5 370,5 420,5 470,5 520,5 570,5 620,5 670,5 720,5 770,5 820,5 870,5 920,5 970,5 1020,5 1070,5 1120,5 1170,5 1220,5 1270,5 1320,5 1370,5 1420,5 1470,5 1520,5
    A 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100
    M 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11 12 12 13 13
    N 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20 22 22 24 24 26 26 28 28 30 30
    P 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300
    KG 5.25 5.6 5,95 6.3 6,65 7 7,35 7,7 8.05 8.4 8,75 9.1 9,45 9,8 10.15 10,85 11.2 11,55 11,9 12.25 12,6 12,56 12,91 13.26 13,61

    Bei einem Hub von 50 mm werden die oben verriegelnden Befestigungslöcher am Hauptkörper durch den Schieber blockiert. Zur Fixierung können nur 4 Schrauben verwendet werden. Es wird empfohlen, dass Kunden den Hauptkörper mithilfe der unten verriegelnden Befestigungslöcher sichern.

    Motor ausgesetzt

    Hub 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250
    L 344 394 444 494 544 594 644 694 744 794 844 894 944 994 1044 1094 1144 1194 1244 1294 1344 1394 1444 1494 1544
    A 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100
    M 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11 12 12 13 13
    N 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20 22 22 24 24 26 26 28 28 30 30
    P 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300
    KG 5.05 5.4 5,75 6.1 6,45 6.8 7.15 7,5 7,85 8.2 8,55 8,9 9.25 9,6 9,95 10.3 10,65 11 11.35 11,7 12.05 12.4 12,75 13.1 13.45

    Bei einem Hub von 50 mm werden die oben verriegelnden Befestigungslöcher am Hauptkörper durch den Schieber blockiert, sodass nur 4 Schrauben zur Fixierung verwendet werden können. Es wird empfohlen, dass Kunden den Hauptkörper mithilfe der unten verriegelnden Befestigungslöcher sichern.

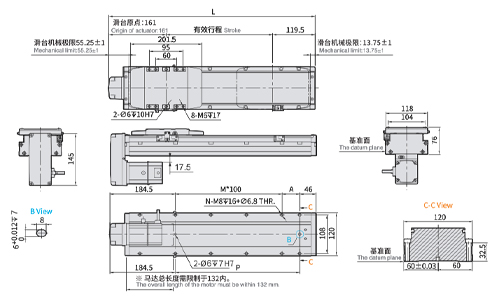

    Motorunterseite

    Hub 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250
    L 330,5 380,5 430,5 480,5 530,5 580,5 630,5 680,5 730,5 780,5 830,5 880,5 930,5 980,5 1030,5 1080,5 1130,5 1180,5 1230,5 1280,5 1330,5 1380,5 1430,5 1480,5 1530,5
    A 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100
    M 0 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11 12 12
    N 4 6 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20 22 22 24 24 26 26 28 28
    P 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300
    KG 5.21 5,56 5,91 6.26 6.61 6,96 7.31 7,66 8.01 8,36 8,71 9.06 9.41 9,76 10.11 10.46 10,81 11.16 11.51 11,86 12.21 12,56 12,91 13.26 13,61

    Bei einem Hub von 50 mm werden die oben verriegelnden Befestigungslöcher am Hauptkörper durch den Schieber blockiert, sodass nur 4 Schrauben zur Fixierung verwendet werden können. Es wird empfohlen, dass Kunden den Hauptkörper mithilfe der unten verriegelnden Befestigungslöcher sichern.

  • Geeignete Motormarke:

    Optionen von Schrittmotoren

    Marke Markieren Bremse Watt Wechselspannung Motormodell Treibermodell
    Mitsubishi M Keine Bremse (horizontaler Typ) 400 220 HG-KN43J-S100 MR-JE-40A
    Mit Bremse (vertikaler Typ) 400 220 HG-KN43BJ-S100 MR-JE-40A
    Panasonic P Keine Bremse (horizontaler Typ) 400 220 MHMF042L1U2M MBDLN25SE
    Mit Bremse (vertikaler Typ) 400 220 MHMF042L1V2M MBDLN25SE
    Delta T Keine Bremse (horizontaler Typ) 400 220 ECM-B3M-C20604RS1 ASD-B3-0421-L
    Mit Bremse (vertikaler Typ) 400 220 ECM-B3M-C20604SS1 ASD-B3-0421-L

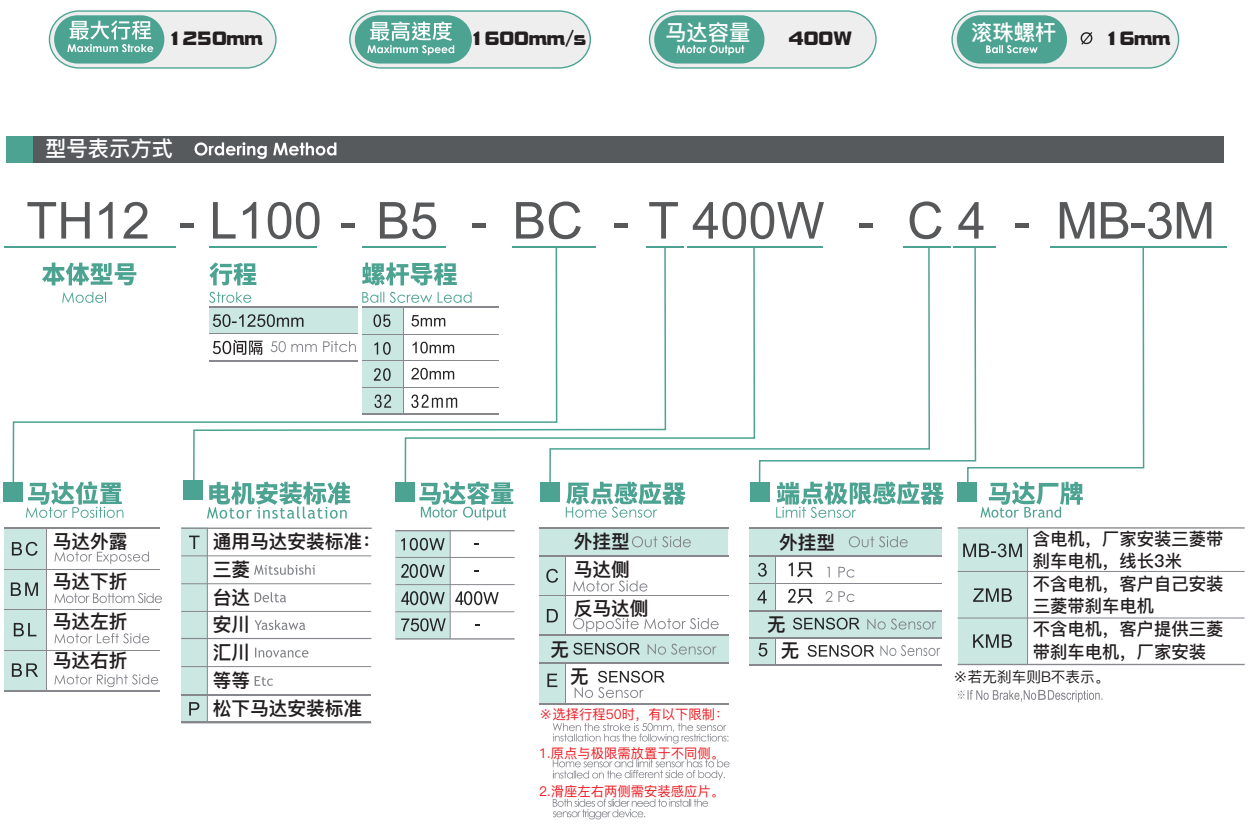

  • Modellerklärung:

=
