Linearachse mit integrierter Führungsschiene und Doppel-Schlitten, hochpräzise Ausführung

Home / Produkte / Linearbewegungsmodul / Linearachse mit integrierter Führungsschiene / Linearachse mit integrierter Führungsschiene und Doppel-Schlitten, hochpräzise Ausführung

  • Linearachse mit integrierter Führungsschiene und Doppel-Schlitten, hochpräzise Ausführung
  • Linearachse mit integrierter Führungsschiene und Doppel-Schlitten, hochpräzise Ausführung
Linearachse mit integrierter Führungsschiene

Linearachse mit integrierter Führungsschiene und Doppel-Schlitten, hochpräzise Ausführung

Diese hochpräzise Linearachse mit integrierter Führungsschiene ist mit zwei Schlitten ausgestattet, wodurch im Vergleich zu Ein-Schlitten-Systemen eine gleichmäßigere Lastverteilung sowie eine höhere Bewegungsstabilität erreicht wird. Durch die Integration hochpräziser Führungsschienen und einer präzisen Übertragungsstruktur wird eine ausgezeichnete Positioniergenauigkeit sowie ein besonders gleichmäßiger Lauf gewährleistet. Das Doppel-Schlitten-Design ermöglicht sowohl synchronen als auch unabhängigen Betrieb und bietet dadurch eine hohe Flexibilität für unterschiedlichste Automatisierungsaufgaben. Typische Anwendungen sind Mehrpunktpositionierung, parallele Handhabung sowie präzise Ausrichtprozesse in der Elektronikfertigung, im Präzisionsgerätebau und in automatisierten Prüfsystemen.

E-Mail: [email protected]
Anfrage senden
ZURÜCK:Riemengetriebene, staubgeschützte Linearachse mit integrierter Führungsschiene
WEITER:Linearachse mit integrierter Führungsschiene – Langhubausführung, 110 kg Traglast

  • Spezifikationen:

    Kategorie Artikel Spezifikation
    Spezifikation Wiederholbarkeit (mm) ±0,01
    Kugelgewindesteigung (mm) 5
    Höchstgeschwindigkeit (mm/s) 250
    Maximale Nutzlast (horizontal, kg) 50Doppelwagen
    Maximale Nutzlast (vertikal, kg) 15Doppelwagen
    Nennkraft (N) 1388
    Hubbereich(mm) 25–450 mm/25 Intervall, 25 mm Steigung
    Teile AC-Servomotorleistung (W) 400
    Kugelgewindetrieb ∅ (mm) C7 ∅16
    Kupplung (mm) 10X14
    Referenzsensor (Außen) EE-SX674(NPN)
    FC-SPX307Z-2M(NPN)

    Sensorlayout:

    Zulässiger Überhang:

    Horizontale Installation A B C Wandmontage A B C Vertikale Installation A C
    Vorschub 20 kg 1560 153 237 Vorschub 20 kg 214 153 1435 Vorschub 10 kg 331 331
    35 kg 890 81 126 35 kg 113 81 845 15 kg 220 220
    50 kg 550 53 82 50 kg 74 53 506 - - -

    Statischer Lademoment:

    Artikel Wert (Einheit: Nm)
    MY 318
    Abgeordneter 318
    MR 626

    Die in der Tabelle angegebenen Drehmomentwerte stellen den Schwerpunkt dar.
    Die garantierte Lebensdauer beträgt 10.000 km, wenn das Produkt normal und gemäß den Spezifikationen im Katalog verwendet wird.
    Die Standardspezifikationen gelten nicht für die Verwendung an der Decke montiert und umgekehrt. Bitte kontaktieren Sie unser Vertriebsteam für Details, falls erforderlich.

  • Produktstruktur:

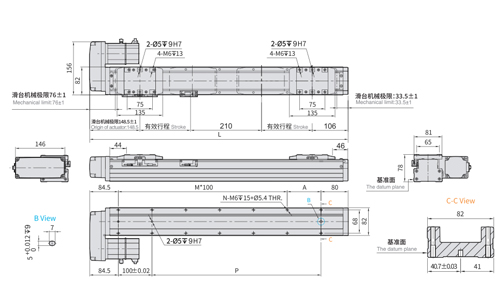

    Motor rechte Seite

    Hub 25 50 75 100 125 150 175 200 225 250 275 300 325 350 375 400 425 450
    L 514,5 564,5 615,5 664,5 714,5 764,5 814,5 864,5 914,5 964,5 1014,5 1064,5 1114,5 1164,5 1214,5 1264,5 1314,5 1364,5
    A 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100
    M 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11
    N 10 10 12 12 14 14 16 16 18 18 20 20 22 22 24 24 26 26
    P 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100
    KG 7.16 7,68 8.2 8,72 9.24 9,76 10.28 10,8 11.32 11,84 12.36 12,88 13.4 13,92 14.44 14,96 15.48 12,85

    Bei einem Hub von 50 mm werden die oben verriegelnden Befestigungslöcher am Hauptkörper durch den Schieber blockiert, sodass nur 4 Schrauben zur Fixierung verwendet werden können. Es wird empfohlen, dass Kunden den Hauptkörper mithilfe der unten verriegelnden Befestigungslöcher sichern.

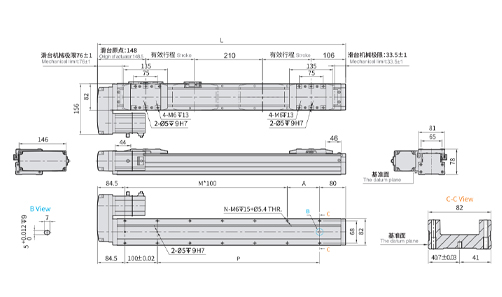

    Motor linke Seite

    Hub 25 50 75 100 125 150 175 200 225 250 275 300 325 350 375 400 425 450
    L 514,5 564,5 614,5 664,5 714,5 764,5 814,5 864,5 914,5 964,5 1014,5 1064,5 1114,5 1164,5 1214,5 1264,5 1314,5 1364,5
    A 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100
    M 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11
    N 10 10 12 12 14 14 16 16 18 18 20 20 22 22 24 24 26 26
    P 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100
    KG 7.16 7,68 8.2 8,72 9.24 9,76 10.28 10,8 11.32 11,84 12.36 12,88 13.4 13,92 14.44 14,96 15.48 12,85

    Bei einem Hub von 50 mm werden die oben verriegelnden Befestigungslöcher am Hauptkörper durch den Schieber blockiert. Zur Fixierung können nur 4 Schrauben verwendet werden. Es wird empfohlen, dass Kunden den Hauptkörper mithilfe der unten verriegelnden Befestigungslöcher sichern.

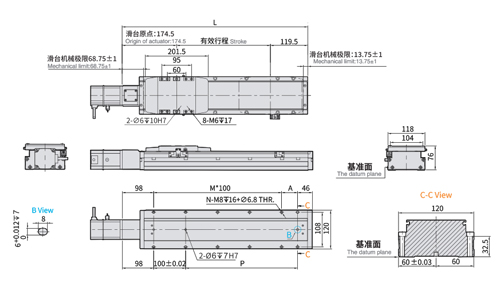

    Motor ausgesetzt

    Hub 25 50 75 100 125 150 175 200 225 250 275 300 325 350 375 400 425 450
    L 528 578 628 678 728 778 828 878 928 978 1028 1078 1128 1178 1228 1278 1328 1378
    A 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100
    M 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11
    N 10 10 12 12 14 14 16 16 18 18 20 20 22 22 24 24 26 26
    P 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100
    KG 6,64 7 7.37 7,73 8.1 8,46 8,83 9.19 9,56 9,92 10.29 10,65 11.02 11.38 11,75 12.11 12.48 12,85

    Bei einem Hub von 50 mm werden die oben verriegelnden Befestigungslöcher am Hauptkörper durch den Schieber blockiert, sodass nur 4 Schrauben zur Fixierung verwendet werden können. Es wird empfohlen, dass Kunden den Hauptkörper mithilfe der unten verriegelnden Befestigungslöcher sichern.

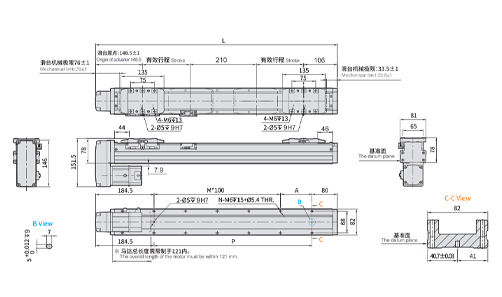

    Motorunterseite

    Hub 25 50 75 100 125 150 175 200 225 250 275 300 325 350 375 400 425 450
    L 514,5 564,5 614,5 664,5 714,5 764,5 814,5 864,5 914,5 964,5 1014,5 1064,5 1114,5 1164,5 1214,5 1264,5 1314,5 1364,5
    A 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100
    M 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10
    N 8 8 10 10 12 12 14 14 16 16 18 18 20 20 22 22 24 24
    P 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100
    KG 7.16 7,68 8.2 8,72 9.24 9,76 10.28 10,8 11.32 11,84 12.36 12,88 13.4 13,92 14.44 14,96 15.48 12,85

    Bei einem Hub von 50 mm werden die oben verriegelnden Befestigungslöcher am Hauptkörper durch den Schieber blockiert, sodass nur 4 Schrauben zur Fixierung verwendet werden können. Es wird empfohlen, dass Kunden den Hauptkörper mithilfe der unten verriegelnden Befestigungslöcher sichern.

  • Geeignete Motormarke:

    Optionen von Schrittmotoren

    Marke Markieren Bremse Watt Wechselspannung Motormodell Treibermodell
    Mitsubishi M Keine Bremse (horizontal) 400 220 HG-KN43J-S100 MR-JE-40A
    Mitsubishi M Mit Bremse (vertikal) 400 220 HG-KN43BJ-S100 MR-JE-40A
    Panasonic P Keine Bremse (horizontal) 400 220 MHMF042L1U2M MBDLN25SE
    Panasonic P Mit Bremse (vertikal) 400 220 MHMF042L1V2M MBDLN25SE
    Delta T Keine Bremse (horizontal) 400 220 ECM-B3M-C20604RS1 ASD-B3-0421-L
    Delta T Mit Bremse (vertikal) 400 220 ECM-B3M-C20604SS1 ASD-B3-0421-L

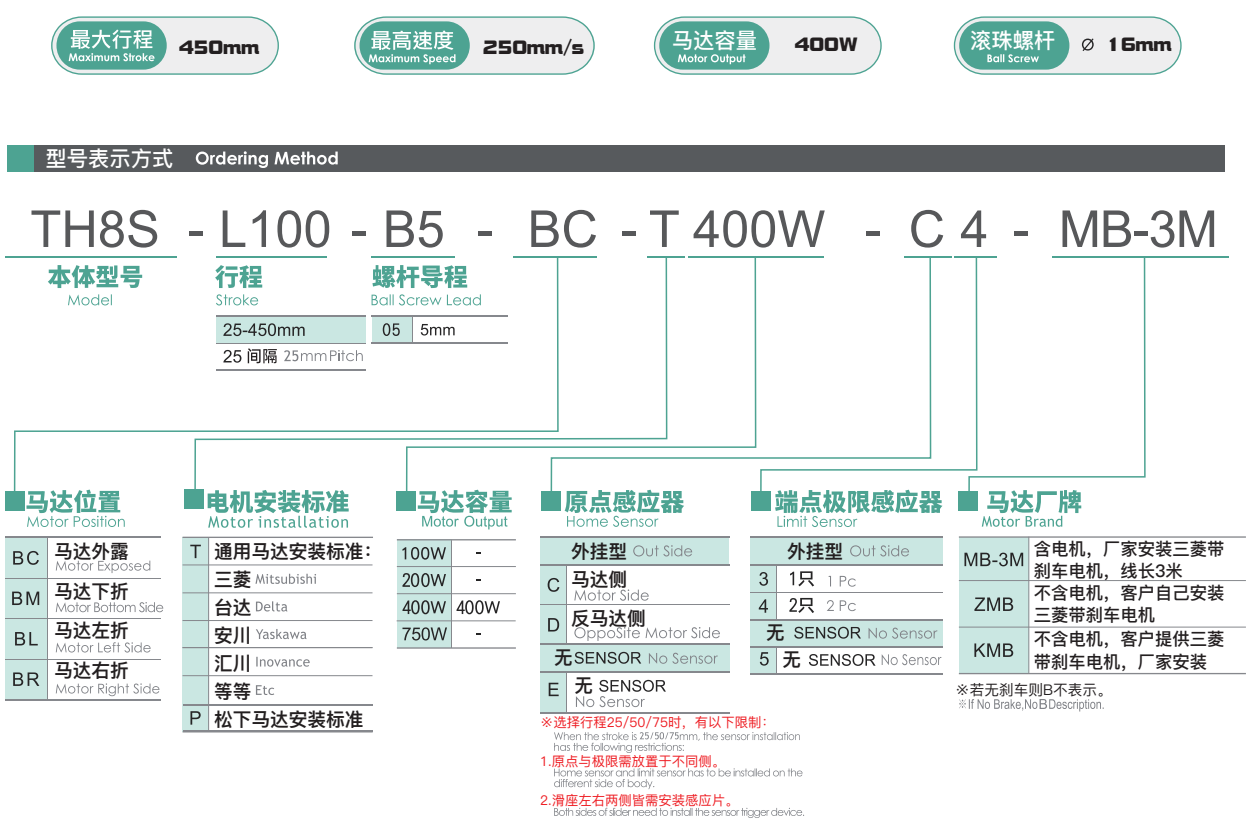

  • Modellerklärung:

=
