Kugelgewindetrieb-Linearmodul

Kugelgewindetrieb-Linearmodul für Langhubanwendungen, 2000 mm

Dieses Kugelgewindetrieb-Linearmodul ist für großformatige lineare Bewegungsaufgaben konzipiert und ermöglicht einen maximalen effektiven Hub von 2000 mm bei gleichzeitig hoher Übertragungsstabilität. Durch den verstärkten Kugelgewindetrieb sowie die hochsteife Führungsschienenstruktur wird eine Verformung während des Langhubbetriebs effektiv reduziert und eine gleichbleibend hohe Positioniergenauigkeit sichergestellt. Das Modul verfügt über eine hohe Ermüdungsbeständigkeit und eignet sich besonders für großformatige Zuführsysteme, Portal-Handhabungsanlagen sowie CNC-Maschinen mit Langhubanforderungen.

E-Mail: [email protected]
Anfrage senden
ZURÜCK:Kugelgewindetrieb-Linearmodul für hohe Lasten, 320 kg
WEITER:Kugelgewindetrieb-Linearmodul mit integriertem Sensor

  • Spezifikationen:

    Kategorie Artikel Spezifikation
    Spezifikation Wiederholbarkeit (mm) ±0,01
    Kugelgewindesteigung (mm) 5 10 25 40
    Höchstgeschwindigkeit (mm/s) 250 500 1250 2000
    Maximale Nutzlast (horizontal, kg) 150 150 105 43
    Maximale Nutzlast (vertikal, kg) 55 45 20 12
    Nennkraft (N) 2563 1281 640 320
    Hubbereich(mm) 50–1500 mm/50 Intervall, 50 mm Steigung
    Teile AC-Servomotorleistung (W) 750
    Kugelgewindetrieb ∅ (mm) C7 ∅25 C7 ∅20
    Lineare Führung mit hoher Steifigkeit (mm) W23XH20
    Kupplung (mm) 17x19 12x19
    Draußen EE-SX672(NPN)/FC-SPX303Z-2M(NPN)
    Referenzsensor EE-SX674(NPN)/FC-SPX307Z-2M(NPN)

    Sensorlayout:

    Zulässiger Überhang:

    Horizontale Installation A B C Wandmontage A B C Vertikale Installation A C
    Vorschub 100 5000 633 557 Vorschub 110 500 569 4500 Vorschub 30 2355 2355
    125 3880 491 431 130 412 469 3711 40 1768 1768
    150 3357 396 347 150 347 396 3357 55 1288 1288
    Vorschub 100 3220 563 474 Vorschub 110 427 503 2900 Vorschub 25 2505 2505
    125 2554 434 367 130 351 414 2444 35 1795 1795
    150 2113 349 295 150 295 349 2113 45 1396 1396
    Vorschub 65 1522 614 458 Vorschub 70 420 564 1404 Vorschub 15 2711 2711
    85 1136 451 336 90 315 420 1066 20 2033 2033
    105 893 350 262 105 262 350 893 - - -
    Vorschub 18 2445 1616 1052 Vorschub 15 1272 1955 2948 Vorschub 7 3511 3511
    30 1436 938 613 24 778 1190 1813 12 2055 2055
    43 978 630 412 43 412 630 978 - - -

    Statischer Lademoment:

    Artikel Wert (Einheit: Nm)
    MY 2052
    Abgeordneter 2052
    MR 1810

    Die in der Tabelle angegebenen Drehmomentwerte stellen den Schwerpunkt dar.
    Die garantierte Lebensdauer beträgt 10.000 km, wenn das Produkt normal und gemäß den Spezifikationen im Katalog verwendet wird.
    Die Standardspezifikationen gelten nicht für die Verwendung an der Decke montiert und umgekehrt. Bitte kontaktieren Sie unser Vertriebsteam für Details, falls erforderlich.

  • Produktstruktur:

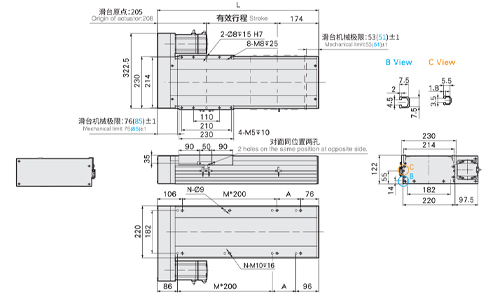

    Motor rechte Seite

    Parameter 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500
    L 432 482 532 582 632 682 732 782 832 882 932 982 1032 1082 1132 1182 1232 1282 1332 1382 1432 1482 1532 1582 1632 1682 1732 1782 1832 1882
    A 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100
    M 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 7 7 7 8 8
    N 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16 18 18 18 18 20 20
    Gewicht (KG) 24.2 25,66 27.12 28,58 30.04 31,5 32,96 34.42 35,88 37,34 38,8 40,26 41,72 43.18 44,64 46.1 47,56 49.02 50,48 51,94 53,4 54,86 56,32 57,78 59.24 60,7 62.16 63,62 65.08 66,54

    Bei einem Hub von 50 mm werden die oben verriegelnden Befestigungslöcher am Hauptkörper durch den Schieber blockiert, sodass nur 4 Schrauben zur Fixierung verwendet werden können. Es wird empfohlen, dass Kunden den Hauptkörper mithilfe der unten verriegelnden Befestigungslöcher sichern.

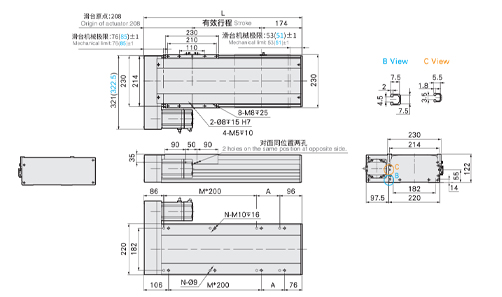

    Motor linke Seite

    Parameter 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500
    L 432 482 532 582 632 682 732 782 832 882 932 982 1032 1082 1132 1182 1232 1282 1332 1382 1432 1482 1532 1582 1632 1682 1732 1782 1832 1882
    A 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100
    M 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 7 7 7 8 8
    N 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16 18 18 18 18 20 20
    Gewicht (KG) 24.2 25,66 27.12 28,58 30.04 31,5 32,96 34.42 35,88 37,34 38,8 40,26 41,72 43.18 44,64 46.1 47,56 49.02 50,48 51,94 53,4 54,86 56,32 57,78 59.24 60,7 62.16 63,62 65.08 66,54

    Bei einem Hub von 50 mm werden die oben verriegelnden Befestigungslöcher am Hauptkörper durch den Schieber blockiert. Zur Fixierung können nur 4 Schrauben verwendet werden. Es wird empfohlen, dass Kunden den Hauptkörper mithilfe der unten verriegelnden Befestigungslöcher sichern.

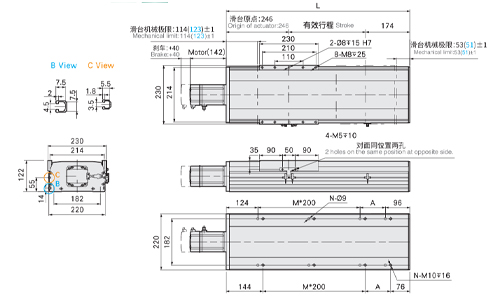

    Motor ausgesetzt

    Parameter 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500
    L 470 520 570 620 670 720 770 820 870 920 970 1020 1070 1120 1170 1220 1270 1320 1370 1420 1470 1520 1570 1620 1670 1720 1770 1820 1870 1920
    A 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100
    M 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 7 7 7 8 8
    N 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16 18 18 18 18 20 20
    Gewicht (KG) 25,4 26,86 28.32 29,78 31.24 32,7 34.16 35,62 37.08 38,54 40 41,46 42,92 44,38 45,84 47,3 48,76 50.22 51,68 53.14 54,6 56.06 57,52 58,98 60,44 61,9 63,36 64,82 66.28 67,74

    Bei einem Hub von 50 mm werden die oben verriegelnden Befestigungslöcher am Hauptkörper durch den Schieber blockiert, sodass nur 4 Schrauben zur Fixierung verwendet werden können. Es wird empfohlen, dass Kunden den Hauptkörper mithilfe der unten verriegelnden Befestigungslöcher sichern.

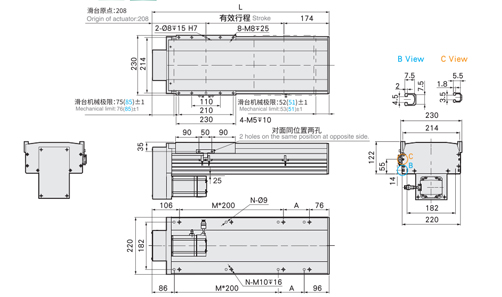

    Motorunterseite

    Parameter 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500
    L 432 482 532 582 632 682 732 782 832 882 932 982 1032 1082 1132 1182 1232 1282 1332 1382 1432 1482 1532 1582 1632 1682 1732 1782 1832 1882
    A 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100
    M 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 7 7 7 8 8
    N 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16 18 18 18 18 20 20
    Gewicht (KG) 24.2 25,66 27.12 28,58 30.04 31,5 32,96 34.42 35,88 37,34 38,8 40,26 41,72 43.18 44,64 46.1 47,56 49.02 50,48 51,94 53,4 54,86 56,32 57,78 59.24 60,7 62.16 63,62 65.08 66,54

    Bei einem Hub von 50 mm werden die oben verriegelnden Befestigungslöcher am Hauptkörper durch den Schieber blockiert, sodass nur 4 Schrauben zur Fixierung verwendet werden können. Es wird empfohlen, dass Kunden den Hauptkörper mithilfe der unten verriegelnden Befestigungslöcher sichern.

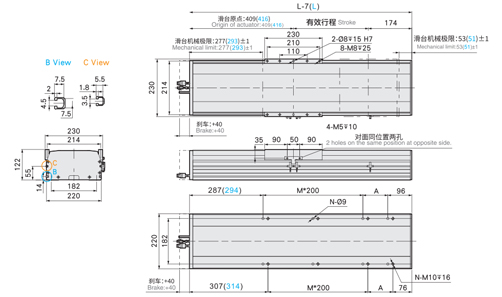

    Motor versteckt in

    Parameter 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500
    L 640 690 740 790 840 890 940 990 1040 1090 1140 1190 1240 1290 1340 1390 1440 1490 1540 1590 1640 1690 1740 1790 1840 1890 1940 1990 2040 2090
    A 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100
    M 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 7 7 7 8 8
    N 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16 18 18 18 18 20 20
    Gewicht (KG) 27,85 29.32 30,79 32.26 33,73 35.2 36,67 38.14 39,61 41.08 42,55 44.02 45,49 46,96 48,43 49,9 51,37 52,84 54.31 55,78 57,25 58,72 60.19 61,66 63.13 64,6 66.07 67,54 69.01 70,48


    Bei einem Hub von 50 mm werden die oben verriegelnden Befestigungslöcher am Hauptkörper durch den Schieber blockiert, sodass nur 4 Schrauben zur Fixierung verwendet werden können. Es wird empfohlen, dass Kunden den Hauptkörper mithilfe der unten verriegelnden Befestigungslöcher sichern.

  • Geeignete Motormarke:

    Optionen von Schrittmotoren

    Marke Motormark Bremsentyp Motorleistung (Watt) Wechselstromversorgungsspannung Servomotormodell Servo-Treibermodell
    Mitsubishi M Keine Bremse (horizontaler Typ) 750 220 HG-KN73J-S100 MR-JE-70A
    Mitsubishi M Mit Bremse (vertikaler Typ) 750 220 HG-KN73BJ-S100 MR-JE-70A
    Panasonic P Keine Bremse (horizontaler Typ) 750 220 MHMF082L1U2M MCDLN35SE
    Panasonic P Mit Bremse (vertikaler Typ) 750 220 MHMF082L1V2M MCDLN35SE
    Delta T Keine Bremse (horizontaler Typ) 750 220 ECM-B3M-C20807RS1 ASD-B3-0721-L
    Delta T Mit Bremse (vertikaler Typ) 750 220 ECM-B3M-C20807SS1 ASD-B3-0721-L

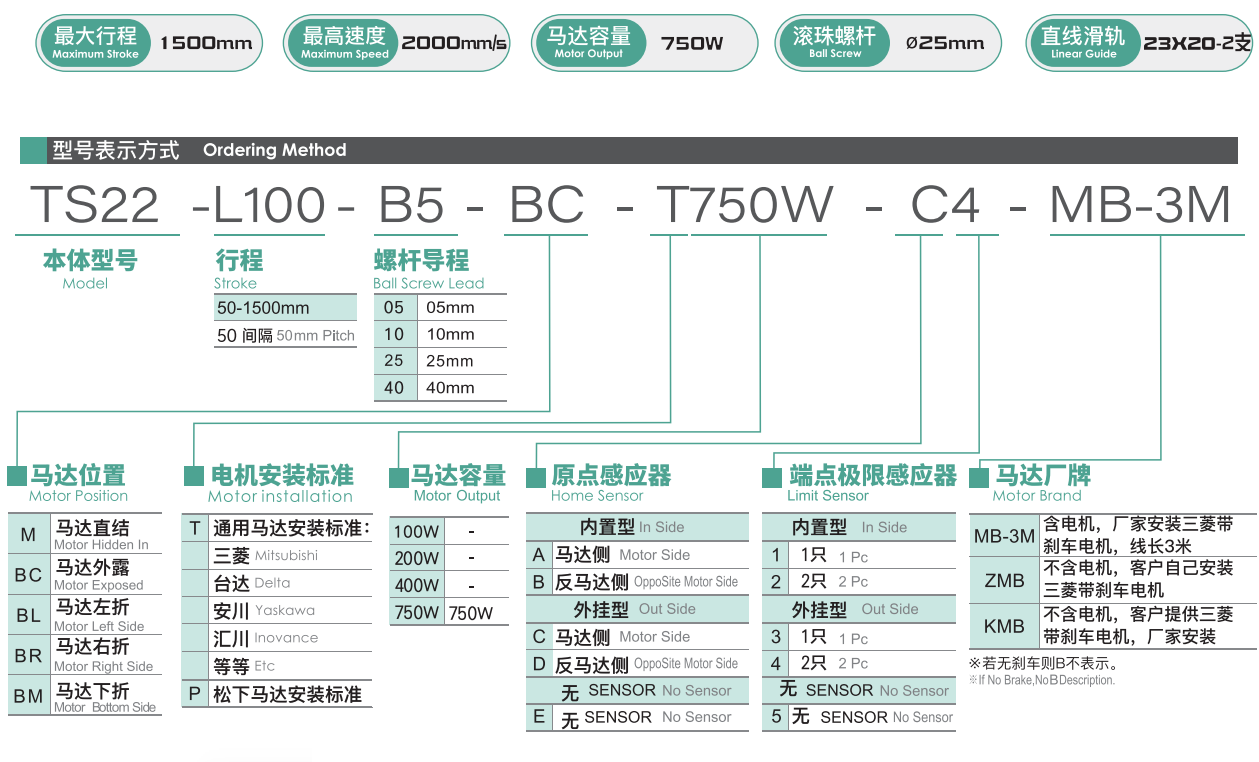

  • Modellerklärung:

=
