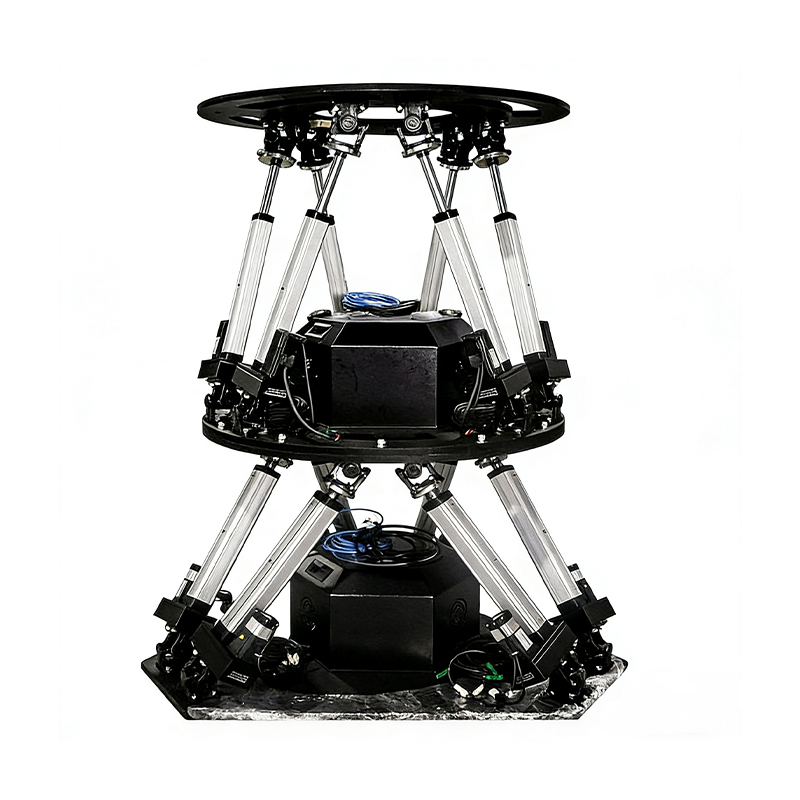

6-DOF selbstbalancierende Bewegungsplattform

Zuhause / Produkte / Plattform für mehrstufige Freiheit / Plattform für sechs Freiheitsgrade / 6-DOF selbstbalancierende Bewegungsplattform

  • 6-DOF selbstbalancierende Bewegungsplattform
  • 6-DOF selbstbalancierende Bewegungsplattform
  • 6-DOF selbstbalancierende Bewegungsplattform
  • 6-DOF selbstbalancierende Bewegungsplattform
Plattform für sechs Freiheitsgrade

6-DOF selbstbalancierende Bewegungsplattform

Produktmerkmale
01. Maßgeschneiderte Lösungen für mehrere Szenarien
Wir bieten maßgeschneiderte Plattformen mit 3/6 Freiheitsgraden, die auf Ihre Site-, Szenario- und Erscheinungsanforderungen für Bildung, Forschung, industrielle Tests, VR-Veranstaltungsorte usw. zugeschnitten sind.

02. Modulares Design für einfache Wartung
Modulares Komponentendesign mit unabhängiger F&E-Kernhardware. Wichtige Teile lassen sich leicht austauschen, wodurch Ausfallzeiten und Wartungskosten reduziert und gleichzeitig die Stabilität verbessert werden.

03. Präzises und sicheres, zuverlässiges Design
Optimierte mechanische Struktur durch PRO/E- und MATLAB-Simulation, die Präzision, Tragfähigkeit und Einsatzsicherheit für hochpräzise Schwerlastszenarien gewährleistet.

04. Einfache Bedienung und mehrere Kommunikationsmethoden
Benutzerfreundliche Software mit sanfter Bewegung. Unterstützt UDP, TCP/IP, serielle Schnittstelle, WLAN und andere Kommunikationsmethoden für eine flexible Geräteverbindung.

05. Kontinuierliche Upgrades für langfristigen Wert
Kontinuierliche F&E-Investitionen, Iteration des Kernalgorithmus und Online-Software-Updates, um sicherzustellen, dass Sie die neueste Technologie und den langfristigen Nutzungswert genießen.

Einführung in Core Software & Hardware

ICH. Leistung von Softwaresystemen
1. Geringe Latenz und hohe Stabilität: EtherCAT-Bus für schnelle Reaktion und stabile High-End-Verbindung.
2. Präziser Betrieb: Fortschrittliche parallele Algorithmen für eine genaue Steuerung.
3. Einfach und zuverlässig: Optimierte Software mit stabilem Betrieb und niedriger Ausfallrate.

II. Motor- und Fahrerparameter
1. Multimarkenkompatibilität: Unterstützt ABB, Panasonic und andere gängige Marken.
2. Flexible Leistungsauswahl: Gleicht Leistung und Kosten basierend auf Last und Budget aus.
3. Geschwindigkeit bestimmt Reaktion: Beeinflusst direkt den Plattformwinkel und die Verschiebungsänderungsrate.

III. Schlüsselparameter für elektrische Zylinder
1. Blei beeinflusst Geschwindigkeit: Größeres Blei bedeutet schnelleren Betrieb für Hochgeschwindigkeitsanforderungen.
2. Hub bestimmt Reichweite: Größerer Hub ermöglicht flexiblere Plattformbewegung.
3. Festigkeit sorgt für Stabilität: Festigkeitsgeprüfte Elektrozylinder garantieren Stabilität.

E-Mail: [email protected]
    Forschen Sie uns an
ZURÜCK:No previous article
WEITER:Attitude Sensor VR Sechs-Grad-der-Freiheit-Plattform
  • Freiheitsgrad Winkel oder Verschiebung Geschwindigkeit Beschleunigung Positionierungsgenauigkeit Positionierungsgenauigkeit wiederholen
    Tonhöhe (α) ±5°~±60° ≤50°/s 100°/s² 0,03° 0,03°
    Rolle (β) ±5°~±60° ≤50°/s 100°/s² 0,03° 0,03°
    Gieren (γ) ±5°~±60° ≤50°/s 100°/s² 0,03° 0,03°
    Seitliche Verschiebung (x) ±10 mm~±450 mm ≤1000 mm/s ≤2,0 g 0,03 mm 0,01 mm
    Längsverschiebung (y) ±10 mm~±450 mm ≤1000 mm/s ≤2,0 g 0,03 mm 0,01 mm
    Vertikaler Lift (z) ±10 mm~±800 mm ≤1000 mm/s ≤2,0 g 0,03 mm 0,01 mm
    Sonstige technische Parameter
    1. Systemantwortfrequenz: 0 Hz‑20 Hz
    2. Ausführungsparameter:≤0,02 mm
    3. Drift: Wenn das Plattformsystem länger als 12 Stunden ununterbrochen läuft, darf die Positionsdrift eines einzelnen Zylinders 0,0025 m nicht überschreiten
    Steuerungssystem
    1. Die Bewegungsplattform verwendet ein EtherCAT-Bus‑-basiertes Steuerungssystem. Die Kernhardware wird unabhängig entwickelt, einschließlich Servomotoren vom Typ Bus‑, Plattformsteuerungssoftware usw.
    2. Die Plattform verwendet ein hochdynamisches mechanisches Kugelumlaufspindeldesign mit hervorragenden Simulations- und Designfunktionen, was die allgemeine Bewegungszuverlässigkeit verbessert.
    3. Die Plattformsteuerungssoftware unterstützt Nicht-‑Kalibrierungsvorgänge. Jahrelange iterative Optimierung selbst‑entwickelter Kernalgorithmen erreicht eine leistungsstarke‑ Bewegungssteuerung. Optionale Matching-Algorithmen, spezielle‑Effektmodul-Algorithmen usw. stehen zur Verfügung, um maßgeschneiderte Lösungen bereitzustellen, die auf die Kundenanforderungen zugeschnitten sind.
    * Parameter dienen nur als Referenz; eine nicht‑standardmäßige Anpassung ist entsprechend den Kundenanforderungen möglich.

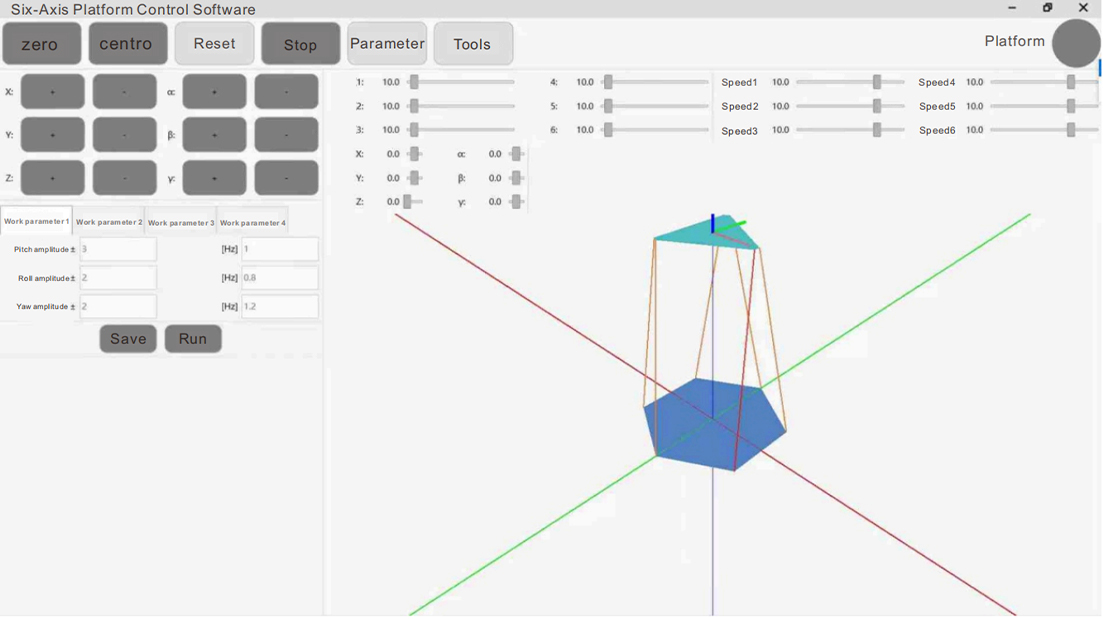

  • Software-Schnittstelle

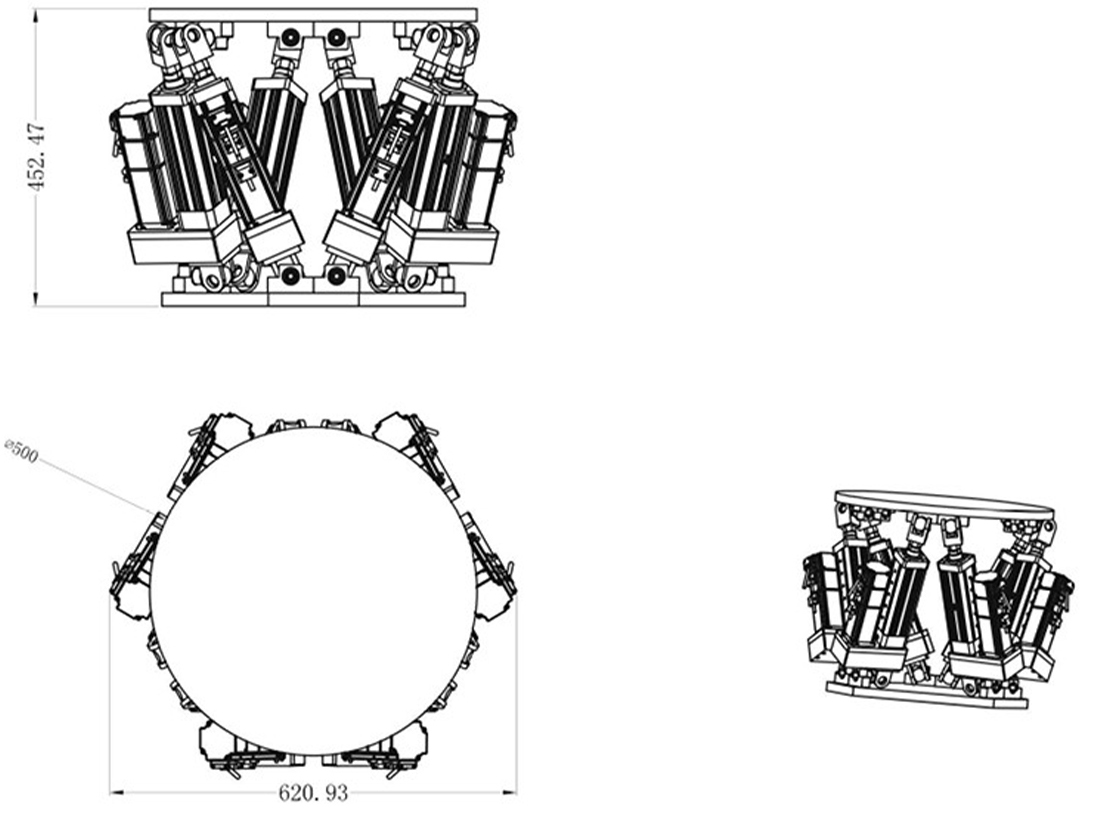

    Zeichnungen

    Technische Spezifikationen

    Formular: Backtrack oder Direktverbindung Größe: 0,5–8 m2 Leistung: 400 W – 22 kW Motor
    Durchmesser der Schraube: 12-80 mm Gewicht: 60–4000 kg Drehzahlbereich: 1500–3000 U/min
    Leitspindel: 5-32mm Effektive Belastung: 200–15.000 kg Drehmoment: 1,27–140 Nm
    Bereich: 70–800 mm Querverschiebung:± 10-450 mm Versorgungsspannung: Einphasig oder dreiphasig
    Nennleistung: 1-150 KN Längsverschiebung:± 10-450mm
    Verzögerungsverhältnis: 0,5-10 Vertikaler Anstieg und Fall:± 10-800 mm
    Montage: Vorderes und hinteres Gabelscharnier/Flansch/Zapfen Pitch/Roll/Gieren:± 5-60°
    Lärm: < 65 dB Durchschnittliche störungsfreie Arbeitszeit:> 6000H
    Nenngeschwindigkeit: 133~1000 mm/s
