Immersive einsitzige 6DOF-Rennbewegungsplattform für den kommerziellen Einsatz

Home / Produkte / Bewegungssimulationsplattform / Rennsimulationsplattform / Immersive einsitzige 6DOF-Rennbewegungsplattform für den kommerziellen Einsatz

  • Immersive einsitzige 6DOF-Rennbewegungsplattform für den kommerziellen Einsatz
  • Immersive einsitzige 6DOF-Rennbewegungsplattform für den kommerziellen Einsatz
  • Immersive einsitzige 6DOF-Rennbewegungsplattform für den kommerziellen Einsatz
  • Immersive einsitzige 6DOF-Rennbewegungsplattform für den kommerziellen Einsatz
Rennsimulationsplattform

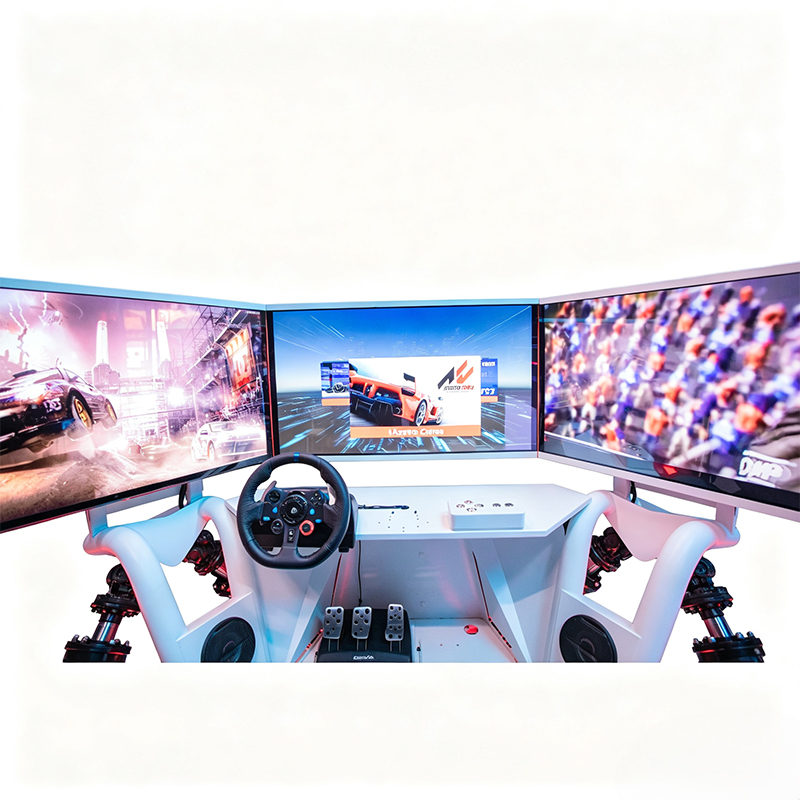

Immersive einsitzige 6DOF-Rennbewegungsplattform für den kommerziellen Einsatz

Diese immersive einsitzige 6DOF-Rennbewegungsplattform kombiniert fortschrittliche Servobewegungstechnologie mit einem hochauflösenden visuellen System, um ein ultimatives Einzelspieler-Fahrerlebnis zu schaffen. Der Kernparallelmechanismus ermöglicht eine schnelle und reaktionsschnelle Bewegungssimulation und simuliert extreme Fahrbedingungen wie Drifts, plötzliche Bremsen und unwegsames Gelände perfekt. Das einsitzige Design gewährleistet fokussierte und interaktive Rennen und ist daher ideal für kommerzielle Veranstaltungsorte, die eine hohe Kundenbindung anstreben. Die Plattform unterstützt Multi-Scene-Simulation, einfaches Software-Docking sowie einfache Bedienung und Wartung. Sein kompaktes und elegantes Design passt gut in verschiedene Innenräume und bietet gleichzeitig eine sichere und aufregende Unterhaltungslösung. Es dient als ideale Attraktion in VR-Erlebniszentren, Technologiemessen und Veranstaltungsorten für populärwissenschaftliche Bildung im Automobilbereich.

E-Mail: [email protected]
Anfrage senden
ZURÜCK:Kein vorheriger Artikel
WEITER:6-Achsen-Bewegungsrennsimulator mit Doppelsitzen
  • Freiheitsgrad Winkel oder Verschiebung Geschwindigkeit Beschleunigung Positionierungsgenauigkeit Positionierungsgenauigkeit wiederholen
    Pitch (α) ±5° ~ ±60° ≤50°/s 100°/s² 0,03° 0,03°
    Roll (β) ±5° ~ ±60° ≤50°/s 100°/s² 0,03° 0,03°
    Yaw (γ) ±5° ~ ±60° ≤50°/s 100°/s² 0,03° 0,03°
    Seitliche Verschiebung (x) ±10 mm ~ ±450 mm ≤1000 mm/s ≤2,0 g 0,03 mm 0,01 mm
    Längsverschiebung (y) ±10 mm ~ ±450 mm ≤1000 mm/s ≤2,0 g 0,03 mm 0,01 mm
    Vertikalhub (z) ±10 mm ~ ±800 mm ≤1000 mm/s ≤2,0 g 0,03 mm 0,01 mm
    Sonstige technische Parameter

    1. Systemantwortfrequenz: 0 Hz–20 Hz
    2. Ausführungsparameter: ≤0,02 mm
    3. Drift: Das Plattformsystem läuft kontinuierlich über mehr als 12 Stunden, die Positionsdrift eines Zylinders überschreitet nicht 0,0025 m
    Steuerungssystem

    1. Das Steuerungssystem der Bewegungsplattform wird von einem EtherCAT-Bus gesteuert. Selbstproduktion der Kernhardware, Servomotor vom Bustyp, Plattformsteuerungssoftware usw.
    2. Die Plattform integriert das mechanische Konzept einer hochdynamischen Kugelgewindetrieb, die perfekte Simulations- und Konstruktionsfähigkeit und realisiert die höhere Bewegungszuverlässigkeit der Plattform.
    3. Die Plattformsteuerungssoftware kann nicht kalibriert werden und der selbst entwickelte Kernalgorithmus erreicht nach vielen Jahren iterativer Optimierung das Ziel einer hohen Zeitplanleistung. Darüber hinaus gibt es einen optionalen Matching-Algorithmus, einen Spezialeffektmodul-Algorithmus usw., um Kunden eine Reihe von Lösungen anzubieten, die ihren Anforderungen nahe kommen.

  • Software-Schnittstelle

    Zeichnungen

    Technische Spezifikationen

    Form: Rücklauf- oder Direktantrieb Größe: 0,5–8 m2 Leistung: 400 W – 22 kW Motor
    Spindeldurchmesser: 12-80 mm Gewicht: 60–4000 kg Drehzahlbereich: 1500–3000 U/min
    Spindelsteigung: 5-32mm Nutzlast: 200–15.000 kg Drehmoment: 1,27–140 Nm
    Hubbereich: 70–800 mm Querbewegung:± 10-450 mm Versorgungsspannung: Einphasig oder dreiphasig
    Nennschubkraft: 1-150 KN Längsverschiebung:± 10-450mm
    Übersetzungsverhältnis: 0,5-10 Vertikale Hubbewegung:± 10-800 mm
    Installation: Vorder- und Hintergabelgelenk / Flansch / Lagerbock (Trunnion) Pitch/Roll/Yaw:± 5-60°
    Geräuschpegel: < 65 dB Durchschnittliche störungsfreie Arbeitszeit:> 6000H
    Nenngeschwindigkeit: 133~1000 mm/s
