6-Achsen-Bewegungsrennsimulator mit Doppelsitzen

Home / Produkte / Bewegungssimulationsplattform / Rennsimulationsplattform / 6-Achsen-Bewegungsrennsimulator mit Doppelsitzen

  • 6-Achsen-Bewegungsrennsimulator mit Doppelsitzen
  • 6-Achsen-Bewegungsrennsimulator mit Doppelsitzen
  • 6-Achsen-Bewegungsrennsimulator mit Doppelsitzen
  • 6-Achsen-Bewegungsrennsimulator mit Doppelsitzen
  • 6-Achsen-Bewegungsrennsimulator mit Doppelsitzen
  • 6-Achsen-Bewegungsrennsimulator mit Doppelsitzen
Rennsimulationsplattform

6-Achsen-Bewegungsrennsimulator mit Doppelsitzen

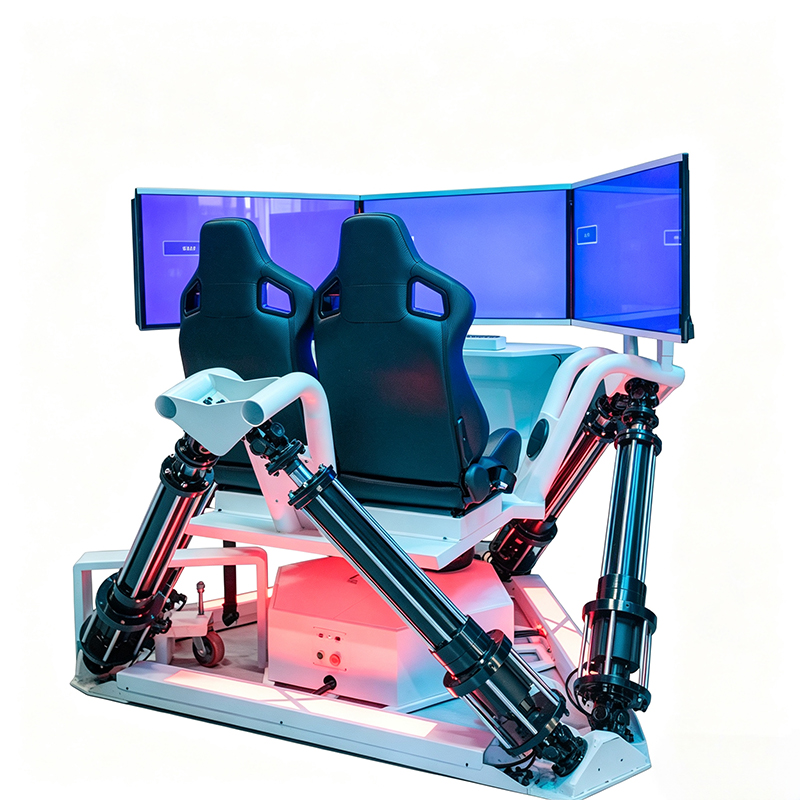

Dieser professionelle 6-Achsen-Bewegungsrennsimulator verfügt über eine Doppelsitzkonfiguration und eine elektrische Parallelbewegungsplattform mit sechs Freiheitsgraden, die für die Bereitstellung leistungsstarker Rennsimulationen für den kommerziellen und Trainingseinsatz entwickelt wurde. Die Plattform reproduziert genau die wichtigsten dynamischen Eigenschaften eines echten Rennwagens, einschließlich G-Kräften in Kurven, Vibrationen der Straßenoberfläche und Änderungen der Fahrzeuglage, während die dreifach hochauflösenden Panoramabildschirme ein immersives 180°-Sichtfeld bieten, um tote Winkel zu minimieren und das Gefühl der Präsenz zu verbessern. Die ergonomischen Rennsitze mit verstellbarer Unterstützung sorgen für Komfort bei längeren Simulationssitzungen und das integrierte Steuerungssystem unterstützt anpassbare Bewegungsparameter, Szenenwechsel und Datenaufzeichnung. Dieser Simulator verfügt über einen robusten, langlebigen Rahmen und umfassenden Sicherheitsschutz und ist ideal für professionelle Rennsportausbildungseinrichtungen, kommerzielle Erlebniszentren, Ausstellungsräume von Automobilmarken und große Unterhaltungsstätten. Er bietet ein erstklassiges, äußerst realistisches Rennerlebnis sowohl für Trainings- als auch für Unterhaltungsanwendungen.

E-Mail: [email protected]
Anfrage senden
ZURÜCK:Immersive einsitzige 6DOF-Rennbewegungsplattform für den kommerziellen Einsatz
WEITER:6DOF-Rennsimulationsplattform mit zwei Sitzen und drei Bildschirmen
  • Freiheitsgrad Winkel oder Verschiebung Geschwindigkeit Beschleunigung Positionierungsgenauigkeit Positionierungsgenauigkeit wiederholen
    Pitch (α) ±5° ~ ±60° ≤50°/s 100°/s² 0,03° 0,03°
    Roll (β) ±5° ~ ±60° ≤50°/s 100°/s² 0,03° 0,03°
    Yaw (γ) ±5° ~ ±60° ≤50°/s 100°/s² 0,03° 0,03°
    Seitliche Verschiebung (x) ±10 mm ~ ±450 mm ≤1000 mm/s ≤2,0 g 0,03 mm 0,01 mm
    Längsverschiebung (y) ±10 mm ~ ±450 mm ≤1000 mm/s ≤2,0 g 0,03 mm 0,01 mm
    Vertikalhub (z) ±10 mm ~ ±800 mm ≤1000 mm/s ≤2,0 g 0,03 mm 0,01 mm
    Sonstige technische Parameter

    1. Systemantwortfrequenz: 0 Hz–20 Hz
    2. Ausführungsparameter: ≤0,02 mm
    3. Drift: Das Plattformsystem läuft kontinuierlich über mehr als 12 Stunden, die Positionsdrift eines Zylinders überschreitet nicht 0,0025 m
    Steuerungssystem

    1. Das Steuerungssystem der Bewegungsplattform wird von einem EtherCAT-Bus gesteuert. Selbstproduktion der Kernhardware, Servomotor vom Bustyp, Plattformsteuerungssoftware usw.
    2. Die Plattform integriert das mechanische Konzept einer hochdynamischen Kugelgewindetrieb, die perfekte Simulations- und Konstruktionsfähigkeit und realisiert die höhere Bewegungszuverlässigkeit der Plattform.
    3. Die Plattformsteuerungssoftware kann nicht kalibriert werden und der selbst entwickelte Kernalgorithmus erreicht nach vielen Jahren iterativer Optimierung das Ziel einer hohen Zeitplanleistung. Darüber hinaus gibt es einen optionalen Matching-Algorithmus, einen Spezialeffektmodul-Algorithmus usw., um Kunden eine Reihe von Lösungen anzubieten, die ihren Anforderungen nahe kommen.

  • Software-Schnittstelle

    Zeichnungen

    Technische Spezifikationen

    Form: Rücklauf- oder Direktantrieb Größe: 0,5–8 m2 Leistung: 400 W – 22 kW Motor
    Spindeldurchmesser: 12-80 mm Gewicht: 60–4000 kg Drehzahlbereich: 1500–3000 U/min
    Spindelsteigung: 5-32mm Nutzlast: 200–15.000 kg Drehmoment: 1,27–140 Nm
    Hubbereich: 70–800 mm Querbewegung:± 10-450 mm Versorgungsspannung: Einphasig oder dreiphasig
    Nennschubkraft: 1-150 KN Längsverschiebung:± 10-450mm
    Übersetzungsverhältnis: 0,5-10 Vertikale Hubbewegung:± 10-800 mm
    Installation: Vorder- und Hintergabelgelenk / Flansch / Lagerbock (Trunnion) Pitch/Roll/Yaw:± 5-60°
    Geräuschpegel: < 65 dB Durchschnittliche störungsfreie Arbeitszeit:> 6000H
    Nenngeschwindigkeit: 133~1000 mm/s
