Riemengetriebenes Linearmodul

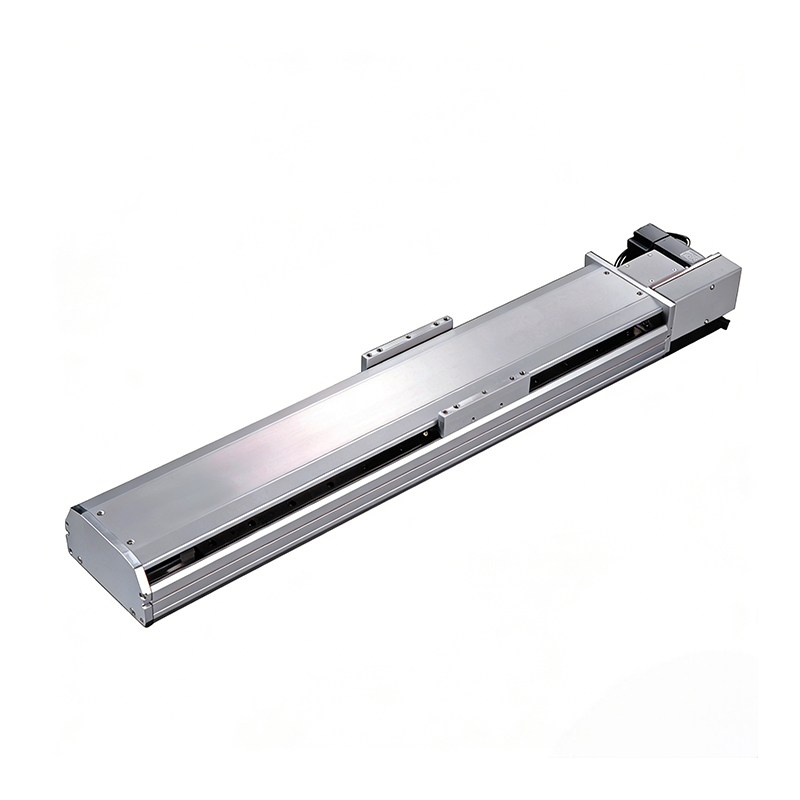

3500 mm langes industrielles bandgetriebenes Linearmodul

Dieses industrielle, bandgetriebene Linearmodul mit langem Hub ist für groß angelegte lineare Bewegungsanwendungen konzipiert. Es bietet eine effektive Hublänge von 3500 mm bei einer maximalen Nutzlastkapazität von 85 kg. Ausgestattet mit zwei Sätzen präziser Linearführungsschienen sorgt es für eine stabile und reibungslose Bewegung über lange Fahrstrecken.
Es wird häufig in Laserschneidsystemen, Großformatdruckgeräten, Portalhandhabungssystemen und Lagerlogistikanwendungen eingesetzt, die eine weiträumige und stabile Positionierung erfordern. Das Modul ist mit einem hochfesten Aluminiumlegierungsprofil für stabile Leistung und effektiven Staubschutz konstruiert.
Dieses riemengetriebene Linearmodul zeichnet sich durch geringen Wartungsaufwand und lange Lebensdauer unter Dauerbetriebsbedingungen aus.

E-Mail: [email protected]
    Forschen Sie uns an
ZURÜCK:No previous article
WEITER:2080 mm/s Hochgeschwindigkeits-Präzisionsband-getriebenes Linearmodul

  • Spezifikationen:

    Kategorie Artikel Spezifikation
    Spezifikation Wiederholbarkeit (mm) ±0,04
    Kugelumlaufspindelleitung (mm) 40
    Höchstgeschwindigkeit (mm/s) 2000
    Maximale Nutzlast (horizontal, kg) 85
    Maximale Nutzlast (vertikal, kg) 14
    Nennschub (N) 367
    Hubabstand (mm) 50-3500 mm/50 Intervall, 50 mm Pitch
    Teile AC-Servomotorleistung (W) 750
    Kugelumlaufspindel ∅ (mm) 50
    Lineare Führung mit hoher Steifigkeit (mm) W23xH18
    Draußen EE-SX672(NPN)/
    FC-SPX303Z-2M(NPN)
    Home Sensor

    Sensorlayout:

    Zulässiger Überhang:

    Horizontale Installation A B C Wandmontage A B C
    Führen 45 kg 1588 600 349 Führen 40 kg 500 685 1805
    65 kg 1052 328 285 60 kg 315 430 1152
    85 kg 768 281 206 85 kg 206 281 768

    Statischer Lademoment:

    Artikel Wert (Einheit: Nm)
    MEIN 2052
    Abgeordneter 2052
    HERR 1810

    Die in der Tabelle angegebenen Drehmomentwerte stellen den Schwerpunkt dar.
    Die garantierte Lebensdauer beträgt 10.000 km, wenn das Produkt normal und gemäß den Spezifikationen im Katalog verwendet wird.
    Die Standardspezifikationen gelten nicht für die Verwendung an der Decke montiert und umgekehrt. Bitte kontaktieren Sie unser Vertriebsteam für Details, falls erforderlich.

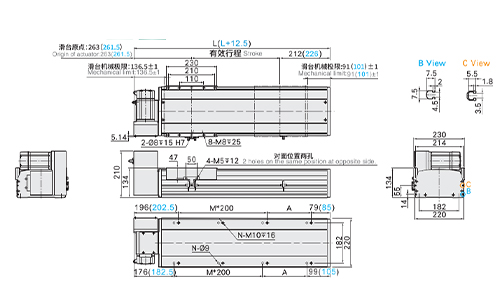

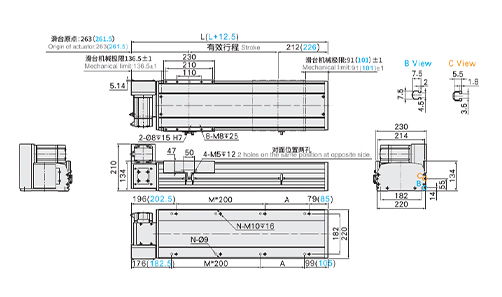

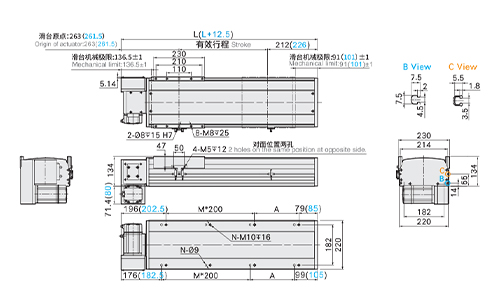

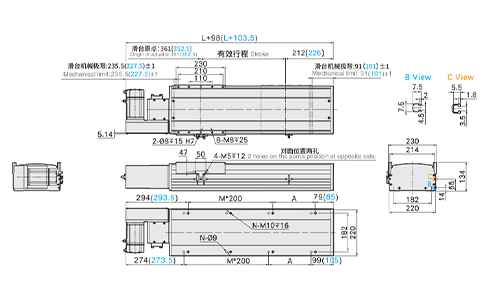

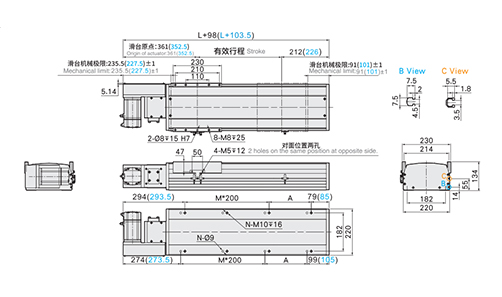

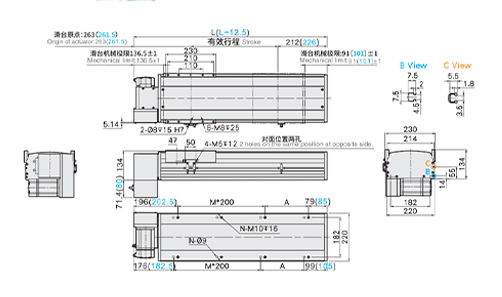

  • Produktstruktur:

    Motor rechte Seite

    Parameter 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550
    L (L+2) 525 575 625 675 725 775 825 875 925 975 1025 1075 1125 1175 1225 1275 1325 1375 1425 1475 1525 1575 1625 1675 1725 1775 1825 1875 1925 1975 2025
    A 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150
    M 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 7 7 7 8 8 8
    N 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16 18 18 18 18 20 20 20
    Gewicht (KG) 28,8 30 31.2 32,4 33,6 34,8 36 37.2 38,4 39,6 40,8 42 43.2 44,4 45,6 46,8 48 49,2 50,4 51,6 52,8 54 55.2 56,4 59,2 59,8 60 61.2 62,4 63,6 64,8

    Parameter 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550 2600 2650 2700 2750 2800 2850 2900 2950 3000 3050
    L (L+2) 2075 2125 2175 2225 2275 2325 2375 2425 2475 2525 2575 2625 2675 2725 2775 2825 2875 2925 2975 3025 3075 3125 3175 3225 3275 3325 3375 3425 3475 3525
    A 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
    M 8 9 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12 13 13 13 13 14 14 14 14 15 15 15 15 16
    N 20 22 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28 30 30 30 30 32 32 32 32 34 34 34 34 36
    Gewicht (KG) 66 67,2 68,4 69,6 70,8 72 73.2 74,4 75,6 76,8 78 79,2 80,4 81,6 82,8 84 85,2 86,4 87,6 88,8 90 91,2 92,4 93,6 94,8 96 97,2 98,4 99,6 100,8

    Motor Rechte Oberseite

    Parameter 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550
    L (L+2) 525 575 625 675 725 775 825 875 925 975 1025 1075 1125 1175 1225 1275 1325 1375 1425 1475 1525 1575 1625 1675 1725 1775 1825 1875 1925 1975 2025
    A 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150
    M 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 7 7 7 8 8 8
    N 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16 18 18 18 18 20 20 20
    Gewicht (KG) 28,8 30 31.2 32,4 33,6 34,8 36 37.2 38,4 39,6 40,8 42 43.2 44,4 45,6 46,8 48 49,2 50,4 51,6 52,8 54 55.2 56,4 59,2 59,8 60 61.2 62,4 63,6 64,8

    Parameter 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550 2600 2650 2700 2750 2800 2850 2900 2950 3000 3050
    L (L+2) 2075 2125 2175 2225 2275 2325 2375 2425 2475 2525 2575 2625 2675 2725 2775 2825 2875 2925 2975 3025 3075 3125 3175 3225 3275 3325 3375 3425 3475 3525
    A 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
    M 8 9 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12 13 13 13 13 14 14 14 14 15 15 15 15 16
    N 20 22 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28 30 30 30 30 32 32 32 32 34 34 34 34 36
    Gewicht (KG) 66 67,2 68,4 69,6 70,8 72 73.2 74,4 75,6 76,8 78 79,2 80,4 81,6 82,8 84 85,2 86,4 87,6 88,8 90 91,2 92,4 93,6 94,8 96 97,2 98,4 99,6 100,8

    Motor Rechte untere Seite

    Parameter 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550
    L (L+2) 525 575 625 675 725 775 825 875 925 975 1025 1075 1125 1175 1225 1275 1325 1375 1425 1475 1525 1575 1625 1675 1725 1775 1825 1875 1925 1975 2025
    A 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150
    M 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 7 7 7 8 8 8
    N 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16 18 18 18 18 20 20 20
    Gewicht (KG) 28,8 30 31.2 32,4 33,6 34,8 36 37.2 38,4 39,6 40,8 42 43.2 44,4 45,6 46,8 48 49,2 50,4 51,6 52,8 54 55.2 56,4 59,2 59,8 60 61.2 62,4 63,6 64,8

    Parameter 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550 2600 2650 2700 2750 2800 2850 2900 2950 3000 3050
    L (L+2) 2075 2125 2175 2225 2275 2325 2375 2425 2475 2525 2575 2625 2675 2725 2775 2825 2875 2925 2975 3025 3075 3125 3175 3225 3275 3325 3375 3425 3475 3525
    A 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
    M 8 9 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12 13 13 13 13 14 14 14 14 15 15 15 15 16
    N 20 22 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28 30 30 30 30 32 32 32 32 34 34 34 34 36
    Gewicht (KG) 66 67,2 68,4 69,6 70,8 72 73.2 74,4 75,6 76,8 78 79,2 80,4 81,6 82,8 84 85,2 86,4 87,6 88,8 90 91,2 92,4 93,6 94,8 96 97,2 98,4 99,6 100,8

    Motor linke Seite

    Parameter 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550
    L (L+2) 525 575 625 675 725 775 825 875 925 975 1025 1075 1125 1175 1225 1275 1325 1375 1425 1475 1525 1575 1625 1675 1725 1775 1825 1875 1925 1975 2025
    A 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150
    M 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 7 7 7 8 8 8
    N 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16 18 18 18 18 20 20 20
    Gewicht (KG) 28,8 30 31.2 32,4 33,6 34,8 36 37.2 38,4 39,6 40,8 42 43.2 44,4 45,6 46,8 48 49,2 50,4 51,6 52,8 54 55.2 56,4 59,2 59,8 60 61.2 62,4 63,6 64,8

    Parameter 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550 2600 2650 2700 2750 2800 2850 2900 2950 3000 3050
    L (L+2) 2075 2125 2175 2225 2275 2325 2375 2425 2475 2525 2575 2625 2675 2725 2775 2825 2875 2925 2975 3025 3075 3125 3175 3225 3275 3325 3375 3425 3475 3525
    A 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
    M 8 9 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12 13 13 13 13 14 14 14 14 15 15 15 15 16
    N 20 22 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28 30 30 30 30 32 32 32 32 34 34 34 34 36
    Gewicht (KG) 66 67,2 68,4 69,6 70,8 72 73.2 74,4 75,6 76,8 78 79,2 80,4 81,6 82,8 84 85,2 86,4 87,6 88,8 90 91,2 92,4 93,6 94,8 96 97,2 98,4 99,6 100,8

    Motor linke Oberseite

    Parameter 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550
    L (L+2) 525 575 625 675 725 775 825 875 925 975 1025 1075 1125 1175 1225 1275 1325 1375 1425 1475 1525 1575 1625 1675 1725 1775 1825 1875 1925 1975 2025
    A 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150
    M 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 7 7 7 8 8 8
    N 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16 18 18 18 18 20 20 20
    Gewicht (KG) 28,8 30 31.2 32,4 33,6 34,8 36 37.2 38,4 39,6 40,8 42 43.2 44,4 45,6 46,8 48 49,2 50,4 51,6 52,8 54 55.2 56,4 59,2 59,8 60 61.2 62,4 63,6 64,8

    Parameter 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550 2600 2650 2700 2750 2800 2850 2900 2950 3000 3050
    L (L+2) 2075 2125 2175 2225 2275 2325 2375 2425 2475 2525 2575 2625 2675 2725 2775 2825 2875 2925 2975 3025 3075 3125 3175 3225 3275 3325 3375 3425 3475 3525
    A 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
    M 8 9 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12 13 13 13 13 14 14 14 14 15 15 15 15 16
    N 20 22 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28 30 30 30 30 32 32 32 32 34 34 34 34 36
    Gewicht (KG) 66 67,2 68,4 69,6 70,8 72 73.2 74,4 75,6 76,8 78 79,2 80,4 81,6 82,8 84 85,2 86,4 87,6 88,8 90 91,2 92,4 93,6 94,8 96 97,2 98,4 99,6 100,8

    Motor linke untere Seite

    Parameter 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550
    L (L+2) 525 575 625 675 725 775 825 875 925 975 1025 1075 1125 1175 1225 1275 1325 1375 1425 1475 1525 1575 1625 1675 1725 1775 1825 1875 1925 1975 2025
    A 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150
    M 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 7 7 7 8 8 8
    N 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16 18 18 18 18 20 20 20
    Gewicht (KG) 28,8 30 31.2 32,4 33,6 34,8 36 37.2 38,4 39,6 40,8 42 43.2 44,4 45,6 46,8 48 49,2 50,4 51,6 52,8 54 55.2 56,4 59,2 59,8 60 61.2 62,4 63,6 64,8

    Parameter 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550 2600 2650 2700 2750 2800 2850 2900 2950 3000 3050
    L (L+2) 2075 2125 2175 2225 2275 2325 2375 2425 2475 2525 2575 2625 2675 2725 2775 2825 2875 2925 2975 3025 3075 3125 3175 3225 3275 3325 3375 3425 3475 3525
    A 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
    M 8 9 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12 13 13 13 13 14 14 14 14 15 15 15 15 16
    N 20 22 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28 30 30 30 30 32 32 32 32 34 34 34 34 36
    Gewicht (KG) 66 67,2 68,4 69,6 70,8 72 73.2 74,4 75,6 76,8 78 79,2 80,4 81,6 82,8 84 85,2 86,4 87,6 88,8 90 91,2 92,4 93,6 94,8 96 97,2 98,4 99,6 100,8

  • Geeignete Motormarke:

    Optionen von Schrittmotoren

    Marke Markieren Bremsentyp Motorleistung (Watt) Wechselspannung Motormodell Fahrermodell
    Mitsubishi M Keine Bremse (horizontaler Typ) 750 220 HG-KN73J-S100 MR-JE-70A
    Panasonic P Keine Bremse (horizontaler Typ) 750 220 MHMF082L1U2M MCDLN35SE
    Delta T Keine Bremse (horizontaler Typ) 750 220 ECM-B3M-C20807RS1 ASD-B3-0721-L

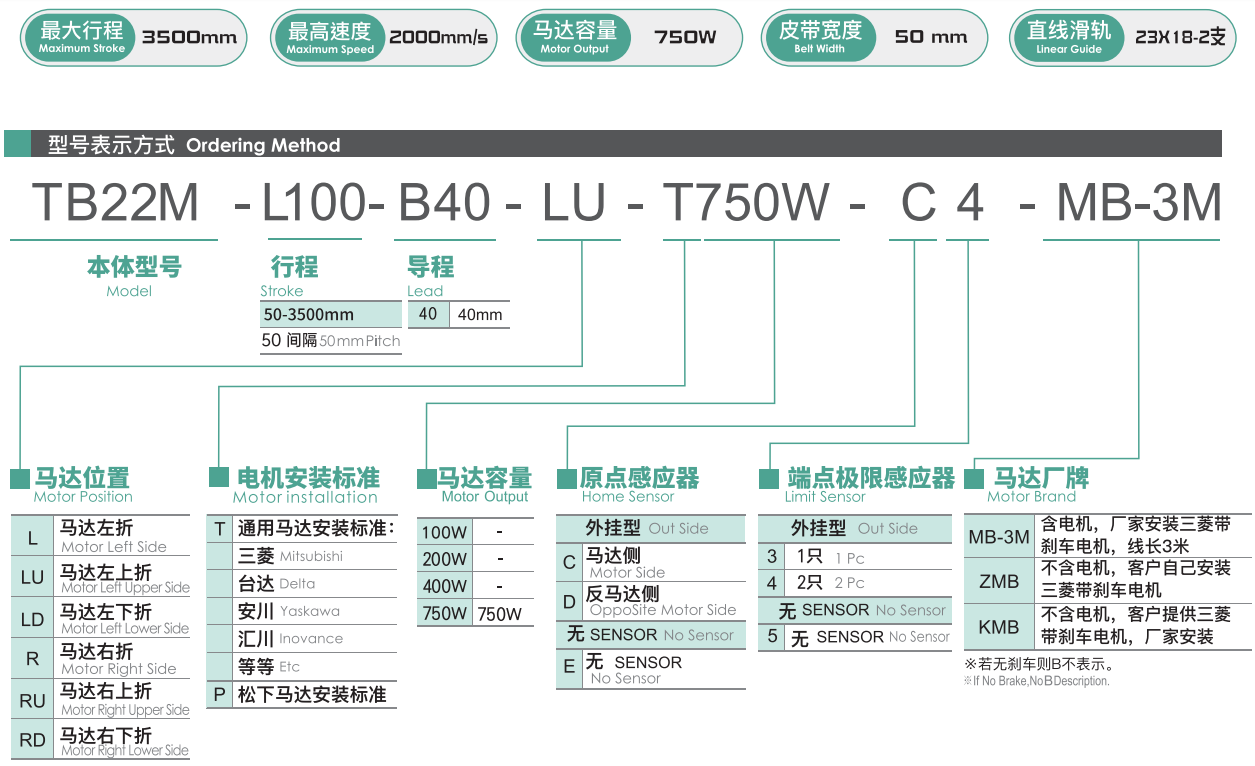

  • Modellerklärung:

=
