2080 mm/s Hochgeschwindigkeits-Präzisionsband-getriebenes Linearmodul

Dieses hochgeschwindigkeits-präzise bandgetriebene Linearmodul ist für automatisierte Hochgeschwindigkeits-Produktionslinien konzipiert. Ausgestattet mit einem synchronen Zahnriemenantriebssystem erreicht es eine Höchstgeschwindigkeit von bis zu 2080 mm/s bei einer wiederholten Positionierungsgenauigkeit von ±0,04 mm. Es eignet sich ideal für Hochgeschwindigkeitssortier-, Handhabungs- und Montageaufgaben in der 3C-Elektronik-, Photovoltaikkomponenten- und Lebensmittelverpackungsindustrie.
Das Modul verfügt über eine hochfeste Aluminium-Extrusionsstruktur, die eine hervorragende Steifigkeit in kompakter Bauweise bietet. Eingebaute Präzisionslinearführungen und Gleitblöcke sorgen für stabile Bewegung und geringe Geräuschentwicklung im Hochgeschwindigkeitsbetrieb. Dieses Modell ist für den Einsatz mit Servomotoren konzipiert und kann mit anderen Modulen kombiniert werden, um mehrachsige Bewegungssysteme zu bauen.
Jedes bandgetriebene Linearmodul wird strengen dynamischen Ausgleichs- und Alterungstests unterzogen, um eine stabile Leistung und lange Lebensdauer unter kontinuierlichen Hochgeschwindigkeitsarbeitsbedingungen sicherzustellen.

E-Mail: [email protected]
    Forschen Sie uns an
ZURÜCK:3500 mm langes industrielles bandgetriebenes Linearmodul
WEITER:No next article

  • Spezifikationen:

    Kategorie Artikel Spezifikation
    Spezifikation Wiederholbarkeit (mm) ±0,04
    Kugelumlaufspindelleitung (mm) 41,6
    Höchstgeschwindigkeit (mm/s) 2080
    Maximale Nutzlast (horizontal, kg) 10
    Maximale Nutzlast (vertikal, kg) 3
    Nennschub (N) 61
    Hubabstand (mm) 50-2550 mm/50 Intervall, 50 mm Pitch
    Teile AC-Servomotorleistung (W) 200
    Kugelumlaufspindel ∅ (mm) 15
    Lineare Führung mit hoher Steifigkeit (mm) W20xH18
    Draußen EE-SX672(NPN)/
    FC-SPX303Z-2M(NPN)
    Home Sensor

    Sensorlayout:

    Zulässiger Überhang:

    Horizontale Installation A B C Wandmontage A B C
    Führen 5 kg 495 152 128 Führen 4 kg 162 192 625
    8 kg 301 91 77 7 kg 89 106 347
    10 kg 236 71 60 10 kg 60 71 236

    Statischer Lademoment:

    Artikel Wert (Einheit: Nm)
    MEIN 110
    Abgeordneter 110
    HERR 120

    Die in der Tabelle angegebenen Drehmomentwerte stellen den Schwerpunkt dar.
    Die garantierte Lebensdauer beträgt 10.000 km, wenn das Produkt normal und gemäß den Spezifikationen im Katalog verwendet wird.
    Die Standardspezifikationen gelten nicht für die Verwendung an der Decke montiert und umgekehrt. Bitte kontaktieren Sie unser Vertriebsteam für Details, falls erforderlich.

  • Produktstruktur:

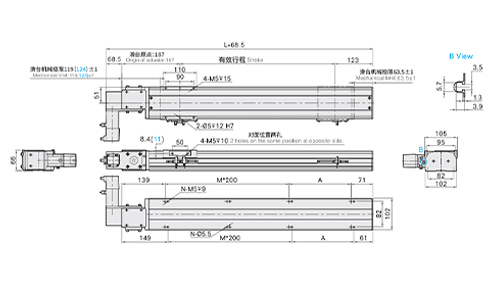

    Motor rechte Seite

    Parameter 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300
    L 360 410 460 510 560 610 660 710 760 810 860 910 960 1010 1060 1110 1160 1210 1260 1310 1360 1410 1460 1510 1560 1610
    A 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200
    M 0 0 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6
    N 4 4 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16
    Gewicht (KG) 6.37 6.8 7.23 7,65 8.07 8,5 8,92 9,34 9,76 10.19 10,61 11.03 11.46 11,88 12.3 12,73 13.15 13,57 13,99 14.42 14,84 15.26 15,68 16.1 16,52 16,94



    Parameter 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550
    L 1660 1710 1760 1810 1860 1910 1960 2010 2060 2110 2160 2210 2260 2310 2360 2410 2460 2510 2560 2610 2660 2710 2760 2810 2860
    A 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
    M 7 7 7 7 8 8 8 8 9 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12 13
    N 18 18 18 18 20 20 20 20 22 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28 30
    Gewicht (KG) 17.36 17,78 18.2 18,62 19.04 19.46 19,88 20,3 20,72 21.14 21,56 21,98 22,4 22,82 23.24 23,66 24.08 24,5 24,92 25.34 25,76 26.18 26,6 27.02 27.44

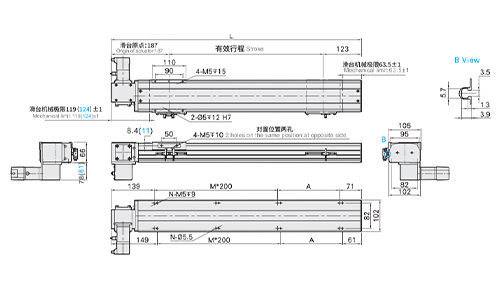

    Motor Rechte Oberseite

    Parameter 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300
    L 360 410 460 510 560 610 660 710 760 810 860 910 960 1010 1060 1110 1160 1210 1260 1310 1360 1410 1460 1510 1560 1610
    A 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200
    M 0 0 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6
    N 4 4 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16
    Gewicht (KG) 6.37 6.8 7.23 7,65 8.07 8,5 8,92 9,34 9,76 10.19 10,61 11.03 11.46 11,88 12.3 12,73 13.15 13,57 13,99 14.42 14,84 15.26 15,68 16.1 16,52 16,94

    Parameter 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550
    L 1660 1710 1760 1810 1860 1910 1960 2010 2060 2110 2160 2210 2260 2310 2360 2410 2460 2510 2560 2610 2660 2710 2760 2810 2860
    A 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
    M 7 7 7 7 8 8 8 8 9 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12 13
    N 18 18 18 18 20 20 20 20 22 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28 30
    Gewicht (KG) 17.36 17,78 18.2 18,62 19.04 19.46 19,88 20,3 20,72 21.14 21,56 21,98 22,4 22,82 23.24 23,66 24.08 24,5 24,92 25.34 25,76 26.18 26,6 27.02 27.44

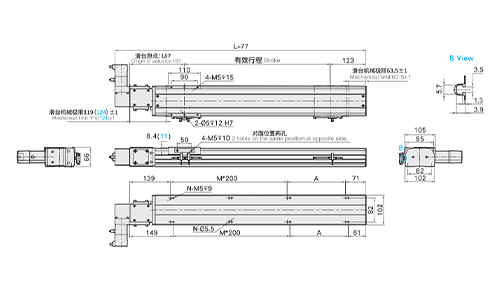

    Motor Rechte untere Seite

    Parameter 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300
    L 360 410 460 510 560 610 660 710 760 810 860 910 960 1010 1060 1110 1160 1210 1260 1310 1360 1410 1460 1510 1560 1610
    A 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200
    M 0 0 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6
    N 4 4 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16
    Gewicht (KG) 6.37 6.8 7.23 7,65 8.07 8,5 8,92 9,34 9,76 10.19 10,61 11.03 11.46 11,88 12.3 12,73 13.15 13,57 13,99 14.42 14,84 15.26 15,68 16.1 16,52 16,94



    Parameter 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550
    L 1660 1710 1760 1810 1860 1910 1960 2010 2060 2110 2160 2210 2260 2310 2360 2410 2460 2510 2560 2610 2660 2710 2760 2810 2860
    A 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
    M 7 7 7 7 8 8 8 8 9 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12 13
    N 18 18 18 18 20 20 20 20 22 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28 30
    Gewicht (KG) 17.36 17,78 18.2 18,62 19.04 19.46 19,88 20,3 20,72 21.14 21,56 21,98 22,4 22,82 23.24 23,66 24.08 24,5 24,92 25.34 25,76 26.18 26,6 27.02 27.44

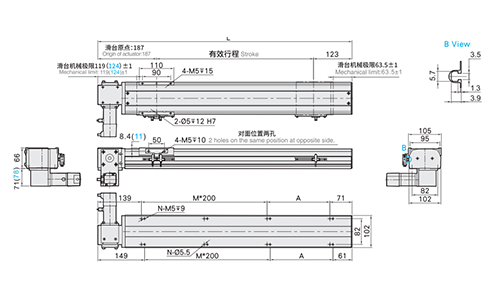

    Motor linke Seite

    Parameter 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300
    L 360 410 460 510 560 610 660 710 760 810 860 910 960 1010 1060 1110 1160 1210 1260 1310 1360 1410 1460 1510 1560 1610
    A 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200
    M 0 0 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6
    N 4 4 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16
    Gewicht (KG) 6.37 6.8 7.23 7,65 8.07 8,5 8,92 9,34 9,76 10.19 10,61 11.03 11.46 11,88 12.3 12,73 13.15 13,57 13,99 14.42 14,84 15.26 15,68 16.1 16,52 16,94



    Parameter 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550
    L 1660 1710 1760 1810 1860 1910 1960 2010 2060 2110 2160 2210 2260 2310 2360 2410 2460 2510 2560 2610 2660 2710 2760 2810 2860
    A 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
    M 7 7 7 7 8 8 8 8 9 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12 13
    N 18 18 18 18 20 20 20 20 22 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28 30
    Gewicht (KG) 17.36 17,78 18.2 18,62 19.04 19.46 19,88 20,3 20,72 21.14 21,56 21,98 22,4 22,82 23.24 23,66 24.08 24,5 24,92 25.34 25,76 26.18 26,6 27.02 27.44

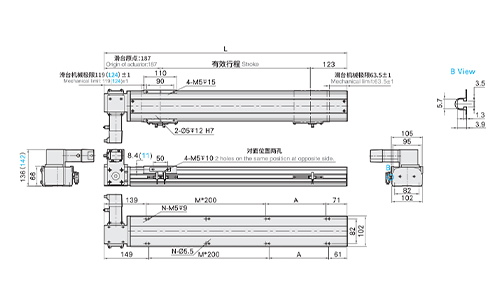

    Motor linke Oberseite

    Parameter 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300
    L 360 410 460 510 560 610 660 710 760 810 860 910 960 1010 1060 1110 1160 1210 1260 1310 1360 1410 1460 1510 1560 1610
    A 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200
    M 0 0 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6
    N 4 4 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16
    Gewicht (KG) 6.37 6.8 7.23 7,65 8.07 8,5 8,92 9,34 9,76 10.19 10,61 11.03 11.46 11,88 12.3 12,73 13.15 13,57 13,99 14.42 14,84 15.26 15,68 16.1 16,52 16,94

    Parameter 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550
    L 1660 1710 1760 1810 1860 1910 1960 2010 2060 2110 2160 2210 2260 2310 2360 2410 2460 2510 2560 2610 2660 2710 2760 2810 2860
    A 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
    M 7 7 7 7 8 8 8 8 9 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12 13
    N 18 18 18 18 20 20 20 20 22 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28 30
    Gewicht (KG) 17.36 17,78 18.2 18,62 19.04 19.46 19,88 20,3 20,72 21.14 21,56 21,98 22,4 22,82 23.24 23,66 24.08 24,5 24,92 25.34 25,76 26.18 26,6 27.02 27.44

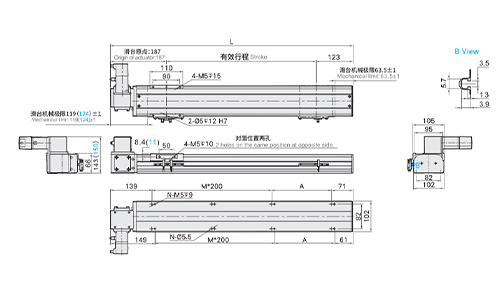

    Motor linke untere Seite

    Parameter 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300
    L 360 410 460 510 560 610 660 710 760 810 860 910 960 1010 1060 1110 1160 1210 1260 1310 1360 1410 1460 1510 1560 1610
    A 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200
    M 0 0 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6
    N 4 4 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16
    Gewicht (KG) 6.37 6.8 7.23 7,65 8.07 8,5 8,92 9,34 9,76 10.19 10,61 11.03 11.46 11,88 12.3 12,73 13.15 13,57 13,99 14.42 14,84 15.26 15,68 16.1 16,52 16,94



    Parameter 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550
    L 1660 1710 1760 1810 1860 1910 1960 2010 2060 2110 2160 2210 2260 2310 2360 2410 2460 2510 2560 2610 2660 2710 2760 2810 2860
    A 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
    M 7 7 7 7 8 8 8 8 9 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12 13
    N 18 18 18 18 20 20 20 20 22 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28 30
    Gewicht (KG) 17.36 17,78 18.2 18,62 19.04 19.46 19,88 20,3 20,72 21.14 21,56 21,98 22,4 22,82 23.24 23,66 24.08 24,5 24,92 25.34 25,76 26.18 26,6 27.02 27.44

  • Geeignete Motormarke:

    Optionen von Schrittmotoren

    Marke Markieren Bremsentyp Motorleistung (Watt) Wechselspannung Motormodell Fahrermodell
    Mitsubishi M Keine Bremse (horizontaler Typ) 200 220 HG-KN23J-S100 MR-JE-20A
    Panasonic P Keine Bremse (horizontaler Typ) 200 220 MHMF022L1U2M MADLN15SE
    Delta T Keine Bremse (horizontaler Typ) 200 220 ECM-B3M-C20602RS1 ASD-B3-0221-L

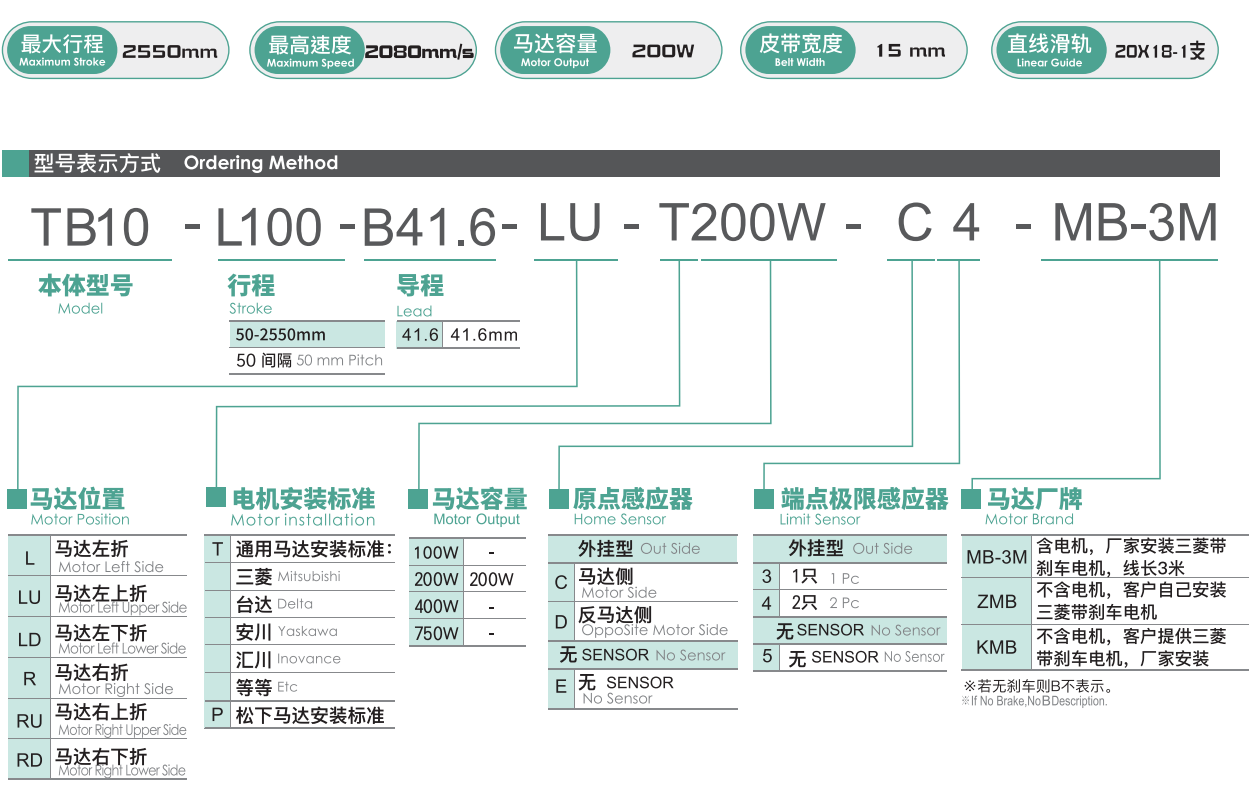

  • Modellerklärung:

=
