4DOF G-Kraft-Dynamiksitz-Simulationsplattform

Home / Produkte / Bewegungssimulationsplattform / G-Kraft-Dynamiksitz-Simulationsplattform / 4DOF G-Kraft-Dynamiksitz-Simulationsplattform

  • 4DOF G-Kraft-Dynamiksitz-Simulationsplattform
  • 4DOF G-Kraft-Dynamiksitz-Simulationsplattform
  • 4DOF G-Kraft-Dynamiksitz-Simulationsplattform
  • 4DOF G-Kraft-Dynamiksitz-Simulationsplattform
  • 4DOF G-Kraft-Dynamiksitz-Simulationsplattform
  • 4DOF G-Kraft-Dynamiksitz-Simulationsplattform
G-Kraft-Dynamiksitz-Simulationsplattform

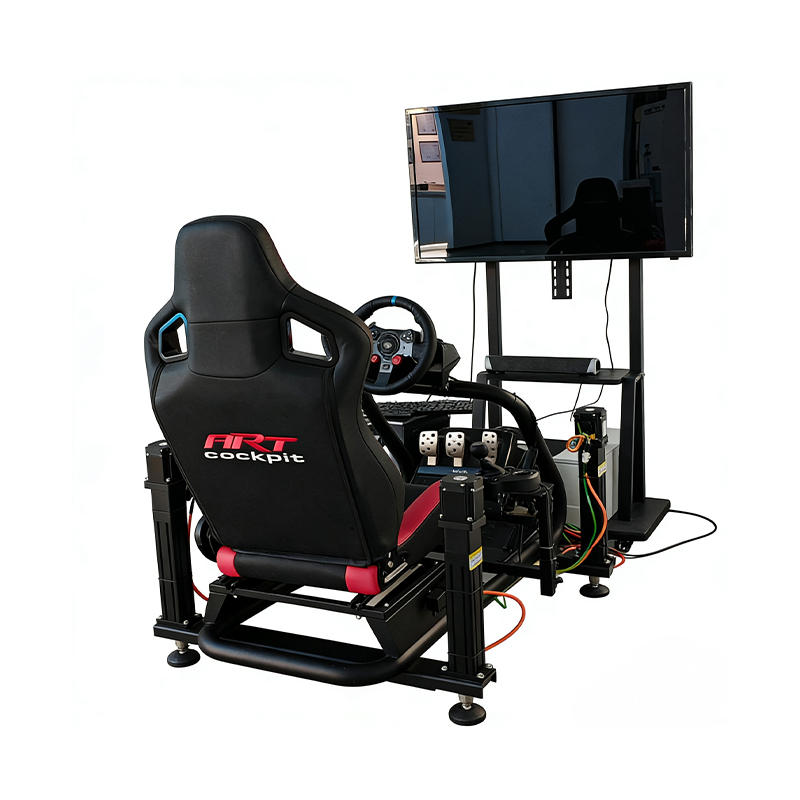

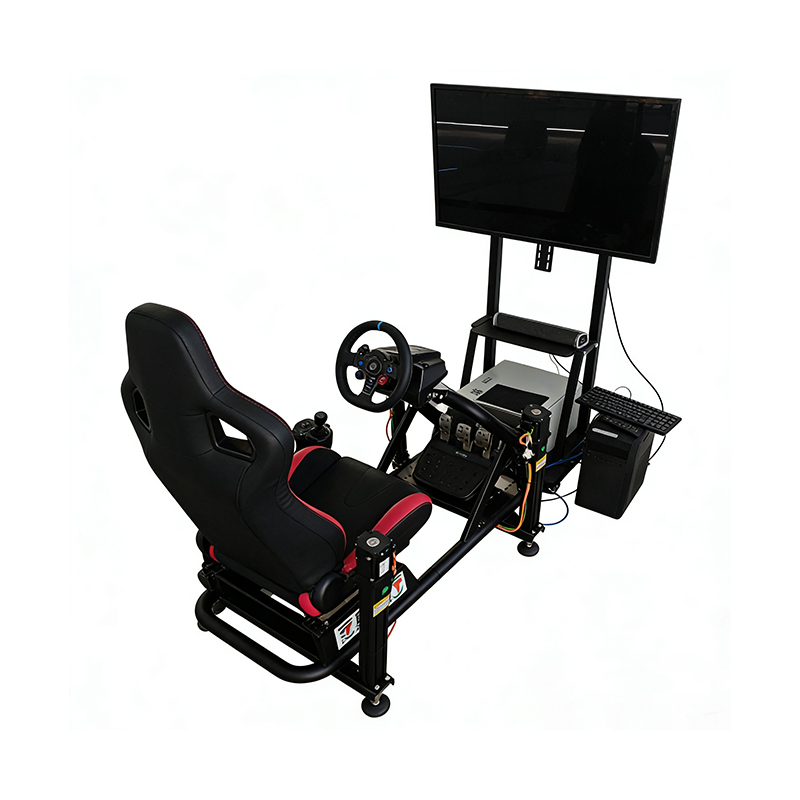

4DOF G-Kraft-Dynamiksitz-Simulationsplattform

Diese professionelle 4-Freiheitsgrade-G-Kraft-Dynamiksitz-Simulationsplattform bietet ein immersives, hochpräzises Fahrerlebnis, das speziell für kommerzielle Erlebniszentren, professionelle Simulations- und Trainingsanwendungen sowie Fahrzeug-Showcases für Automobil-Enthusiasten entwickelt wurde.

Ausgestattet mit einem hochstabilen Racing-Cockpit-Design und einer industriellen Metallrahmenstruktur gewährleistet die Plattform außergewöhnliche Stabilität und eine langfristig robuste Nutzung. Durch integrierte hochpräzise Sensorik und fortschrittliche Bewegungsregelungsalgorithmen werden zentrale Fahrdynamiken wie Nickbewegungen, Wankbewegungen und Beschleunigung realitätsnah wiedergegeben und präzise an reale Fahrszenarien angepasst.

Die Plattform unterstützt die nahtlose Integration gängiger Fahrsimulationssoftware sowie Fahrdaten-Systeme und bietet flexible Parameteranpassung sowie umfassende Datenprotokollierung zur Erfüllung professioneller Test- und Trainingsanforderungen. Ihr kompaktes, platzsparendes Layout eignet sich für Indoor-Anlagen unterschiedlicher Größe, während das integrierte Sicherheitssystem einen stabilen und sicheren Dauerbetrieb gewährleistet.

Damit stellt sie ein professionelles High-End-Erlebnisgerät dar, das die Nutzerbindung und Erlebnisqualität in Automobilmarkenpräsentationen, technischen Schulungen sowie wissenschaftlichen Test- und Forschungsszenarien deutlich erhöht.

E-Mail: [email protected]
Anfrage senden
ZURÜCK:Kein vorheriger Artikel
WEITER:3DOF G-Kraft-Dynamiksitz-Simulationsplattform
  • Freiheitsgrad Winkel oder Verschiebung Geschwindigkeit Beschleunigung Positionierungsgenauigkeit Positionierungsgenauigkeit wiederholen
    Pitch (α) ±5° ~ ±60° ≤50°/s 100°/s² 0,03° 0,03°
    Roll (β) ±5° ~ ±60° ≤50°/s 100°/s² 0,03° 0,03°
    Yaw (γ) ±5° ~ ±60° ≤50°/s 100°/s² 0,03° 0,03°
    Seitliche Verschiebung (x) ±10 mm ~ ±450 mm ≤1000 mm/s ≤2,0 g 0,03 mm 0,01 mm
    Längsverschiebung (y) ±10 mm ~ ±450 mm ≤1000 mm/s ≤2,0 g 0,03 mm 0,01 mm
    Vertikalhub (z) ±10 mm ~ ±800 mm ≤1000 mm/s ≤2,0 g 0,03 mm 0,01 mm
    Sonstige technische Parameter

    1. Systemantwortfrequenz: 0 Hz–20 Hz
    2. Ausführungsparameter: ≤0,02 mm
    3. Drift: Das Plattformsystem läuft kontinuierlich über mehr als 12 Stunden, die Positionsdrift eines Zylinders überschreitet nicht 0,0025 m
    Steuerungssystem

    1. Das Steuerungssystem der Bewegungsplattform wird von einem EtherCAT-Bus gesteuert. Selbstproduktion der Kernhardware, Servomotor vom Bustyp, Plattformsteuerungssoftware usw.
    2. Die Plattform integriert das mechanische Konzept einer hochdynamischen Kugelgewindetrieb, die perfekte Simulations- und Konstruktionsfähigkeit und realisiert die höhere Bewegungszuverlässigkeit der Plattform.
    3. Die Plattformsteuerungssoftware kann nicht kalibriert werden und der selbst entwickelte Kernalgorithmus erreicht nach vielen Jahren iterativer Optimierung das Ziel einer hohen Zeitplanleistung. Darüber hinaus gibt es einen optionalen Matching-Algorithmus, einen Spezialeffektmodul-Algorithmus usw., um Kunden eine Reihe von Lösungen anzubieten, die ihren Anforderungen nahe kommen.

  • Software-Schnittstelle

    Zeichnungen

    Technische Spezifikationen

    Form: Rücklauf- oder Direktantrieb Größe: 0,3–6 m2 Leistung: 400 W – 22 kW Motor
    Spindeldurchmesser: 12-80 mm Gewicht: 40–2000 kg Drehzahlbereich: 1500–3000 U/min
    Spindelsteigung: 5-32mm Nutzlast: 100–5000 kg Drehmoment: 1,27–140 Nm
    Hubbereich: 75–500 mm Querbewegung:± 10-800 mm Versorgungsspannung: Einphasig oder dreiphasig
    Nennschubkraft: 1-150 KN Pitch: 3-30°
    Übersetzungsverhältnis: 0,5-10 Roll:± 3°-30°
    Installation: Vorder- und Hintergabelgelenk / Flansch / Lagerbock (Trunnion) Durchschnittliche störungsfreie Arbeitszeit:> 6000H
    Nenngeschwindigkeit: 133~1000 mm/s
    Nenngeschwindigkeit: 133~1000 mm/s
