Vollgekapseltes Kugelgewindetrieb-Linearmodul mit hochsteifer Führung

Home / Produkte / Linearbewegungsmodul / Vollgekapseltes Kugelgewindetrieb-Linearmodul / Vollgekapseltes Kugelgewindetrieb-Linearmodul mit hochsteifer Führung

  • Vollgekapseltes Kugelgewindetrieb-Linearmodul mit hochsteifer Führung
  • Vollgekapseltes Kugelgewindetrieb-Linearmodul mit hochsteifer Führung
Vollgekapseltes Kugelgewindetrieb-Linearmodul

Vollgekapseltes Kugelgewindetrieb-Linearmodul mit hochsteifer Führung

Das vollgekapselte Kugelgewindetrieb-Linearmodul TF6M ist mit einem präzisen C7-Kugelgewindetrieb sowie einer hochsteifen Linearführung ausgestattet und erreicht eine Wiederholgenauigkeit von ±0,01 mm. Es unterstützt Servomotoren mit 100 W, eine maximale Geschwindigkeit von 500 mm/s sowie einen Hubbereich von 50 bis 800 mm. Die vollständig geschlossene Bauweise schützt die internen Komponenten zuverlässig vor Staub und Öl und eignet sich ideal für automatische Positioniersysteme, präzise Förderanwendungen sowie leichte industrielle Automatisierungslösungen.

E-Mail: [email protected]
Anfrage senden
ZURÜCK:Schwerlast-Vollgekapseltes Kugelgewindetrieb-Linearmodul
WEITER:Kein nächster Artikel

  • Spezifikationen:

    Kategorie Artikel Spezifikation
    Spezifikation Wiederholbarkeit (mm) ±0,01
    Kugelgewindesteigung (mm) 5 10
    Höchstgeschwindigkeit (mm/s) 250 500
    Maximale Nutzlast (horizontal, kg) 30 15
    Maximale Nutzlast (vertikal, kg) 10 5
    Nennkraft (N) 490 245
    Hubbereich(mm) 50–800 mm (in 50-mm-Schritten)
    Teile AC-Servomotorleistung (W) 100
    Kugelgewindetrieb ∅ (mm) C7 ∅12
    Lineare Führung mit hoher Steifigkeit (mm) W42XH9.5
    Kupplung (mm) 7x8
    Draußen EE-SX672(NPN)/FC-SPX303Z-2M(NPN)
    Referenzsensor

    Sensorlayout:

    Zulässiger Überhang:

    Horizontale Installation A B C Wandmontage A B C Vertikale Installation A C
    Vorschub 10 kg 500 43 107 Vorschub 15 kg 63 25 304 Vorschub 2 kg 250 250
    30 kg 125 10 24 30 kg 22 9 119 4 kg 125 125
    – – – – – – – – 10 kg 50 50
    Vorschub 3 kg 790 145 310 Vorschub 3 kg 304 140 776 Vorschub 1 kg 446 446
    8 kg 280 49 107 8 kg 104 48 273 2 kg 223 223
    15 kg 135 23 50 15 kg 48 22 131 5 kg 89 89

    Statischer Lademoment:

    Artikel Wert (Einheit: Nm)
    MY 70
    Abgeordneter 80
    MR 75

    Die in der Tabelle angegebenen Drehmomentwerte stellen den Schwerpunkt dar.
    Die garantierte Lebensdauer beträgt 10.000 km, wenn das Produkt normal und gemäß den Spezifikationen im Katalog verwendet wird.
    Die Standardspezifikationen gelten nicht für die Verwendung an der Decke montiert und umgekehrt. Bitte kontaktieren Sie unser Vertriebsteam für Details, falls erforderlich.

  • Produktstruktur:

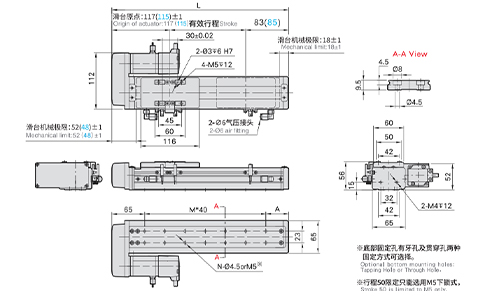

    Motor rechte Seite

    Parameter 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800
    L 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000
    A 65 35 45 55 65 35 45 55 65 35 45 55 65 35 45 55
    M 3 5 6 7 8 10 11 12 13 15 16 17 18 20 21 22
    N 8 12 14 16 18 22 24 26 28 32 34 36 38 42 44 46
    Gewicht (KG) 2,63 2,86 3.09 3.31 3.54 3,77 3,99 4.22 4.44 4,67 4.9 5.12 5.35 5,57 5.8 5,99

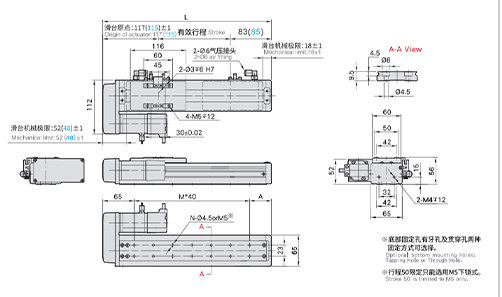

    Motor linke Seite

    Parameter 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800
    L 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000
    A 65 35 45 55 65 35 45 55 65 35 45 55 65 35 45 55
    M 3 5 6 7 8 10 11 12 13 15 16 17 18 20 21 22
    N 8 12 14 16 18 22 24 26 28 32 34 36 38 42 44 46
    Gewicht (KG) 2,63 2,86 3.09 3.31 3.54 3,77 3,99 4.22 4.44 4,67 4.9 5.12 5.35 5,57 5.8 5,99

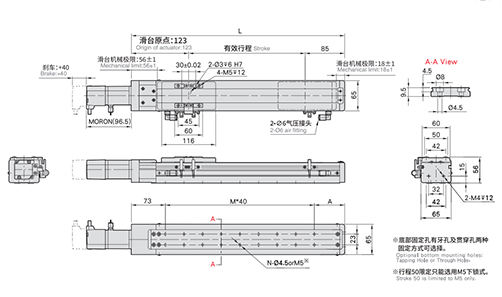

    Motor ausgesetzt

    Parameter 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800
    L 258 308 358 408 458 508 558 608 658 708 758 808 858 908 958 1008
    A 65 35 45 55 65 35 45 55 65 35 45 55 65 35 45 55
    M 3 5 6 7 8 10 11 12 13 15 16 17 18 20 21 22
    N 8 12 14 16 18 22 24 26 28 32 34 36 38 42 44 46
    Gewicht (KG) 2,59 2,82 3.05 3.27 3,5 3,72 3,94 4.17 4.39 4.62 4,84 5.06 5.29 5,51 5,74 5,94

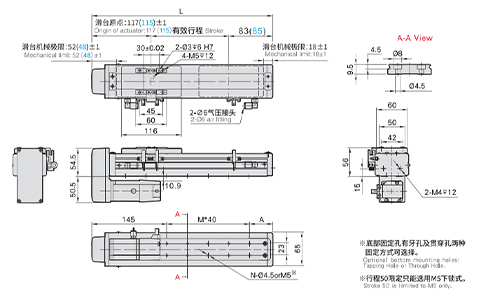

    Motorunterseite

    Parameter 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800
    L 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000
    A 65 35 45 55 65 35 45 55 65 35 45 55 65 35 45 55
    M 1 3 4 5 6 8 9 10 11 13 14 15 16 18 19 20
    N 4 8 10 12 14 18 20 22 24 28 30 32 34 38 40 42
    Gewicht (KG) 2,63 2,86 3.09 3.31 3.54 3,77 3,99 4.22 4.44 4,67 4.9 5.12 5.35 5,57 5.8 5,99

  • Geeignete Motormarke:

    Optionen von Schrittmotoren

    Marke Markieren Bremsentyp Motorleistung (Watt) Wechselspannung Motormodell Treibermodell
    Mitsubishi M Keine Bremse (horizontaler Typ) 100 220 HG-KN13J-S100 MR-JE-10A
    Mit Bremse (vertikaler Typ) 100 220 HG-KN13BJ-S100 MR-JE-10A
    Panasonic P Keine Bremse (horizontaler Typ) 100 220 MSMF012L1U2M MADLN05SE
    Mit Bremse (vertikaler Typ) 100 220 MSMF012L1V2M MADLN05SE
    Delta T Keine Bremse (horizontaler Typ) 100 220 ECM-B3L-C20401RS1 ASD-B3-0121-L
    Mit Bremse (vertikaler Typ) 100 220 ECM-B3L-C20401SS1 ASD-B3-0121-L

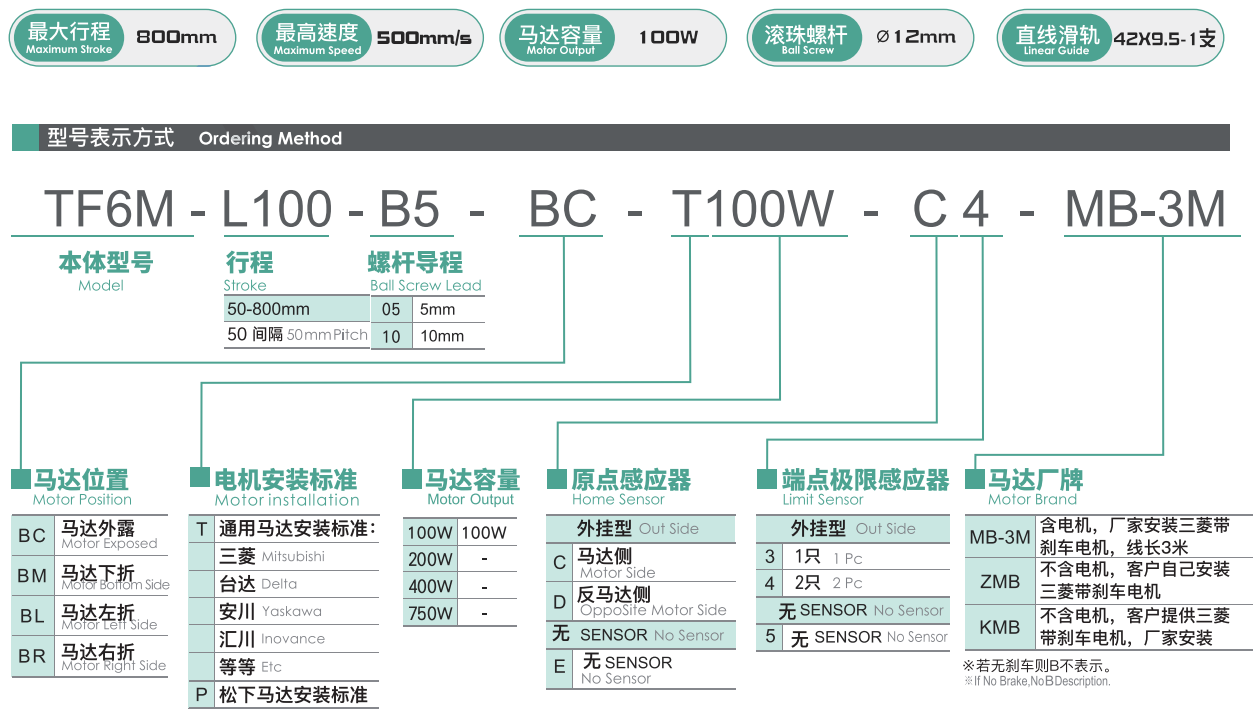

  • Modellerklärung:

=
