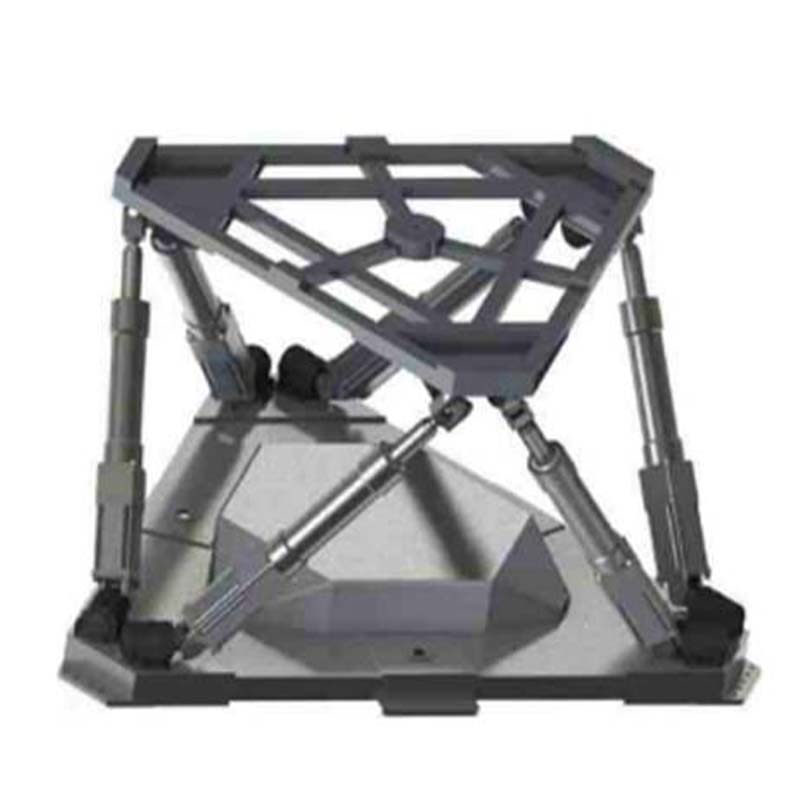

Multi‑Funktionelle dynamische Flugsimulationsplattform

Diese multi‑funktionale dynamische Flugsimulationsplattform integriert professionelle Bewegungssimulation, Szeneninteraktion und immersive Erlebnisfunktionen, um den Anforderungen an Flugerlebnisse, Themenorte, naturwissenschaftlichen Unterricht und kommerzielle Ausstellungen gerecht zu werden. Es unterstützt mehrere Bewegungsmodi, einstellbare Simulationsparameter und eine stabile dynamische Reaktion und ermöglicht so eine realistische Simulation verschiedener Flugeinstellungen und Bewegungsänderungen. Die Plattform zeichnet sich durch eine kompakte Struktur, einen sicheren und zuverlässigen Betrieb, eine einfache Installation und Inbetriebnahme sowie eine starke Kompatibilität mit verschiedenen Softwaresystemen und Szeneninhalten aus. Es wird häufig in Flugerlebnishallen, Wissenschafts- und Technologiemuseen, Bildungseinrichtungen und kommerziellen Erlebniszentren eingesetzt und bietet Benutzern ein immersives, interaktives und äußerst realistisches Flugsimulationserlebnis bei gleichzeitiger Verbesserung der Trainingseffekte und des Eintauchens in die Unterhaltung.

E-Mail: [email protected]
    Forschen Sie uns an
ZURÜCK:No previous article
WEITER:Hochpräzise Flugsimulationsplattform mit sechs Freiheitsgraden
  • Freiheitsgrad Winkel oder Verschiebung Geschwindigkeit Beschleunigung Positionierungsgenauigkeit Positionierungsgenauigkeit wiederholen
    Tonhöhe (α) ±5° ~ ±60° ≤50°/s 100°/s² 0,03° 0,03°
    Rolle (β) ±5° ~ ±60° ≤50°/s 100°/s² 0,03° 0,03°
    Gieren (γ) ±5° ~ ±60° ≤50°/s 100°/s² 0,03° 0,03°
    Seitliche Verschiebung (x) ±10 mm ~ ±450 mm ≤1000 mm/s ≤2,0 g 0,03 mm 0,01 mm
    Längsverschiebung (y) ±10 mm ~ ±450 mm ≤1000 mm/s ≤2,0 g 0,03 mm 0,01 mm
    Vertikaler Lift (z) ±10 mm ~ ±800 mm ≤1000 mm/s ≤2,0 g 0,03 mm 0,01 mm
    Sonstige technische Parameter

    1. Systemantwortfrequenz: 0 Hz–20 Hz
    2. Ausführungsparameter: ≤0,02 mm
    3. Drift: Das Plattformsystem läuft kontinuierlich über mehr als 12 Stunden, die Positionsdrift eines Zylinders überschreitet nicht 0,0025 m
    Steuerungssystem

    1. Das Steuerungssystem der Bewegungsplattform wird von einem EtherCAT-Bus gesteuert. Selbstproduktion der Kernhardware, Servomotor vom Bustyp, Plattformsteuerungssoftware usw.
    2. Die Plattform integriert das mechanische Konzept einer hochdynamischen Kugelumlaufspindel, die perfekte Simulations- und Konstruktionsfähigkeit und realisiert die höhere Bewegungszuverlässigkeit der Plattform.
    3. Die Plattformsteuerungssoftware kann nicht kalibriert werden und der selbst entwickelte Kernalgorithmus erreicht nach vielen Jahren iterativer Optimierung das Ziel einer hohen Zeitplanleistung. Darüber hinaus gibt es einen optionalen Matching-Algorithmus, einen Spezialeffektmodul-Algorithmus usw., um Kunden eine Reihe von Lösungen anzubieten, die ihren Anforderungen nahe kommen.

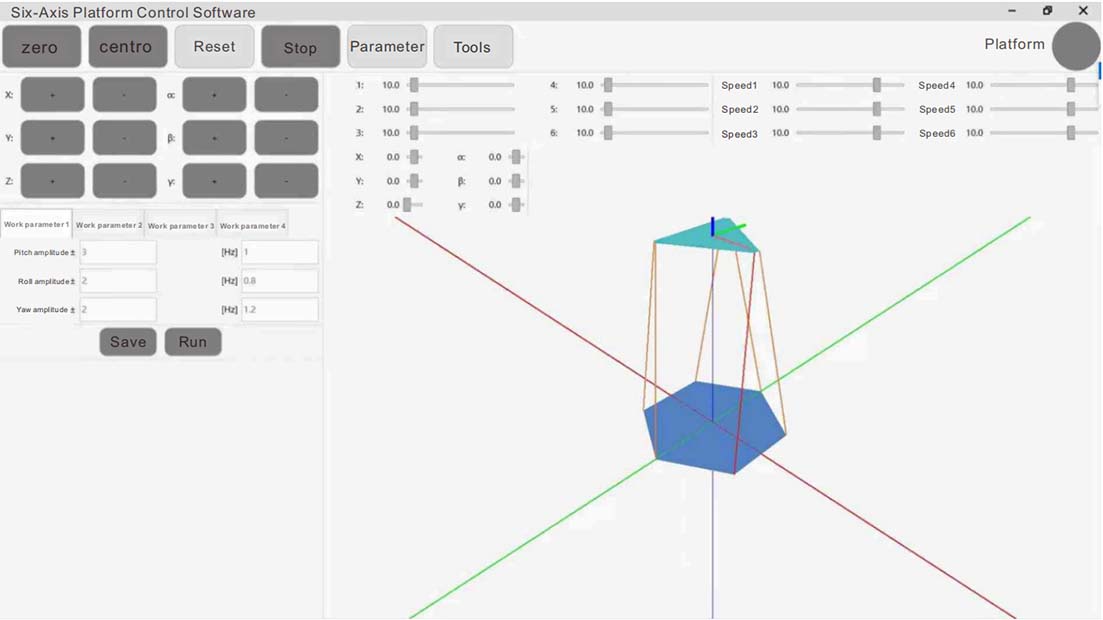

  • Software-Schnittstelle

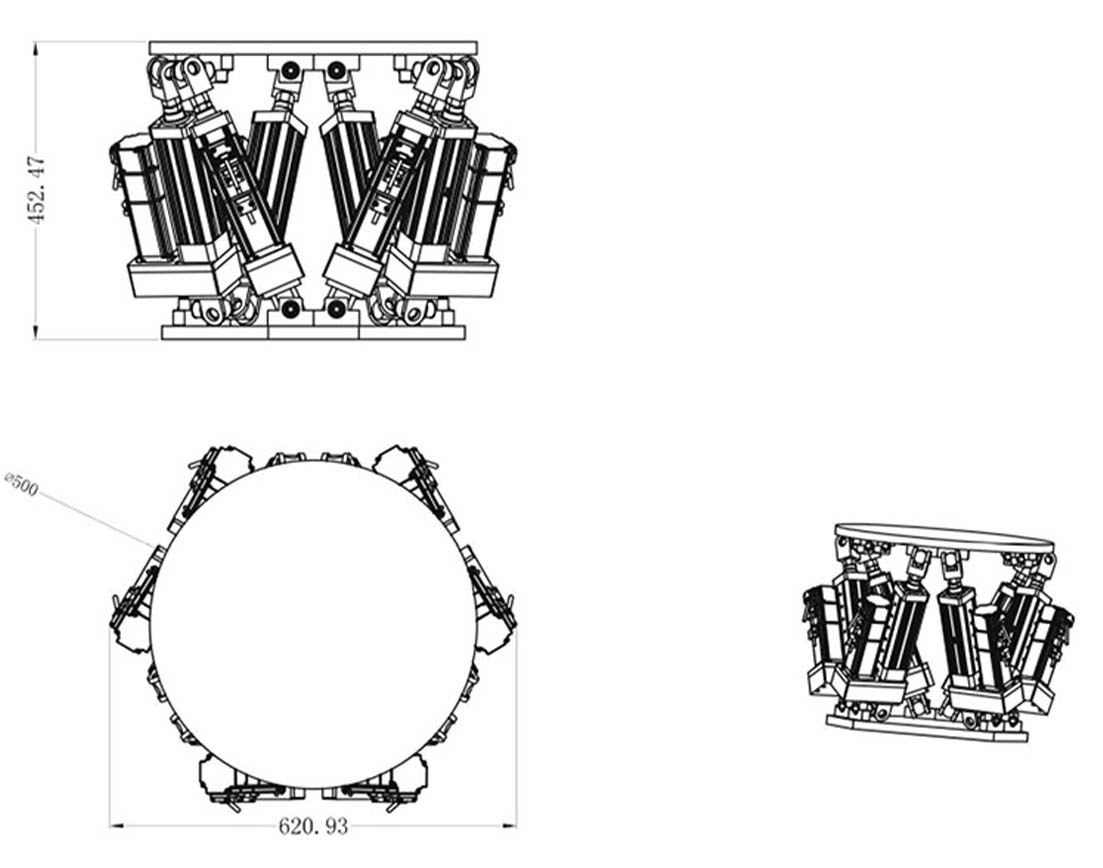

    Zeichnungen

    Technische Spezifikationen

    Formular: Backtrack oder Direktverbindung Größe: 0,5–8 m2 Leistung: 400 W – 22 kW Motor
    Durchmesser der Schraube: 12-80 mm Gewicht: 60–4000 kg Drehzahlbereich: 1500–3000 U/min
    Leitspindel: 5-32mm Effektive Belastung: 200–15.000 kg Drehmoment: 1,27–140 Nm
    Bereich: 70–800 mm Querverschiebung:± 10-450 mm Versorgungsspannung: Einphasig oder dreiphasig
    Nennleistung: 1-150 KN Längsverschiebung:± 10-450mm
    Verzögerungsverhältnis: 0,5-10 Vertikaler Anstieg und Fall:± 10-800 mm
    Montage: Vorderes und hinteres Gabelscharnier/Flansch/Zapfen Pitch/Roll/Gieren:± 5-60°
    Lärm: < 65 dB Durchschnittliche störungsfreie Arbeitszeit:> 6000H
    Nenngeschwindigkeit: 133~1000 mm/s
